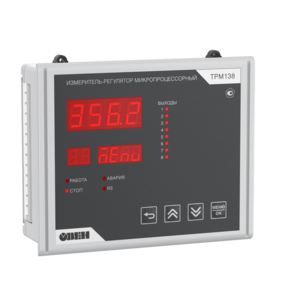

ТРМ138 [M02] обновленный восьмиканальный ПИД-регулятор с USB и RS-485

Главная » КАТАЛОГ » Температура » Измерители-регуляторы ТРМ » ТРМ138 [M02] обновленный восьмиканальный ПИД-регулятор с USB и RS-485

27 010 руб.

Заказать прибор

ТРМ138 предназначен для измерения и регулирования температуры, давления, влажности и других физических величин в многозонных системах, а также передачи данных в системы верхнего уровня по интерфейсу RS-485.

К ТРМ138 можно подключить до восьми датчиков. Входы приборы универсальны и поддерживают 50 различных типов датчиков, включая дискретные сигналы.

К многоканальному регулятору можно подключить до восьми исполнительных механизмов. Тип управляющих выходов можно выбрать при заказе в любых комбинациях: дискретного и аналогового типа.

Для запуска прибора в работу не требуются навыки программирования. При первом запуске можно воспользоваться готовой конфигурацией параметров под типовые процессы или же настроить параметры под свою задачу.

Возможности:

Восемь универсальных входов для подключения датчиков ТС, ТП, I, U, терморезисторов, пирометров, дискретных сигналов в любых комбинациях
Восемь выходных устройств с управлением исполнительными механизмами по ПИД-, двухпозиционному или П-регулированию. Тип выходных устройств указывается при заказе, доступны любые комбинации
Вычисление средних значений, разности и скорости изменения измеряемых величин
Вычисление влажности психрометрическим методом (по сухому и влажному термометру)
Управление выходными устройствами с кнопок прибора, с помощью внешних кнопок или по RS-485
Подача аварийного сигнала при неисправности датчиков с отображением причины на индикаторе

Технические характеристики:

Корпус
Щитовой Щ7	144×169×50,5 мм IP54 со стороны лицевой панели IP20 со стороны задней крышки
Масса, не более	1 кг
Питание
Напряжение питания	~90…253 В, номинальное 230 В, частота 47…63 Гц
Потребляемая мощность, не более	18 ВА
Встроенный источник питания	=24±3 В при максимальном токе 200 мА
Коммуникационные интерфейсы
Количество портов	1 × RS-485 1 × USB Type-C
Поддерживаемые протоколы	Modbus RTU Modbus ASCII
Входы
Количество	8 × AI/DI универсальные
Время опроса входа, не более	Терморезисторы: 0,75 с Дискретный вход: 0,1 с Остальные: 0,5 с
Подключаемые сигналы	Термосопротивления Термопары Сигналы тока и напряжения Пирометры NTC-датчики (терморезисторы) Потенциометры
Пределы допускаемой основной приведенной погрешности измерений, не более	±0,25 % ТС, терморезисторы, сигналы напряжения и силы постоянного тока ±0,5 % ТП ±0,4 % Пирометры
Выходы
Количество	8 × DO/AO любые комбинации на выбор
Тип выхода
И	Ток: 4…20 мА
У	Напряжение: 0…10 В
Р	Электромагнитное реле: 4 А, 250 В
К	Транзисторная оптопара n-p-n: 400 мА, 60 В
С	Симисторная оптопара: 40 мА, 250 В
Т	Управление твердотельным реле: 3,3…6,5 В, 50 мА
Эксплуатация
Рабочая температура	-40…+55 ⁰С
Гарантия	5 лет

Характеристики измерительных датчиков

Термометры сопротивления по ГОСТ 6651-2009 или термопреобразователи сопротивления по ГОСТ Р 6651

Описание сигнала	Диапазон измерения, °С
ТСМ (Cu50) W100 = 1.426	-50…+200
ТСМ (50М) W100 = 1.428	-180…+200
ТСП (Pt50) W100 = 1.385	-200…+850
ТСП (50П) W100 = 1.391	-200…+850
ТСМ (Cu100) W100 = 1.426	-50…+200
ТСМ (100М) W100 = 1.428	-180…+200
ТСП (Pt100) W100 = 1.385	-200…+850
ТСП (100П) W100 = 1.391	-200…+850
ТСН (100Н) W100 = 1.617	-60…+180
ТСМ (Cu500) W100 = 1.426	-50…+200
ТСМ (500М) W100 = 1.428	-180…+200
ТСП (Pt500) W100 = 1.385	-200…+850
ТСП (500П) W100 = 1.391	-200…+850
ТСН (500Н) W100 = 1.617	-60…+180
ТСМ (Cu1000) W100 = 1.426	-50…+200
ТСМ (1000М) W100 = 1.428	-180…+200
ТСП (Pt1000) W100 = 1.385	-200…+850
ТСП (1000П) W100 = 1.391	-200…+850
ТСН (1000Н) W100 = 1.617	-60…+180
ТСМ (Cu53) - в РБ – справочно	-50…+200

Термоэлектрические преобразователи по ГОСТ Р 8.585-2001

Описание сигнала	Диапазон измерения, °С
термопара ТХК (L)	-200…+800
термопара ТЖК (J)	-40…+900
термопара ТНН (N)	-200…+1300
термопара ТХА (K)	-200…+1300
термопара ТПП (S)	0…+1600
термопара ТПП (R)	0…+1600
термопара ТПР (B)	+600…+1800
термопара ТВР (А-1)	+1000…+2500
термопара ТВР (А-2)	+1000…+1800
термопара ТВР (А-3)	+1000…+1800
Термопара ТМК (Т)	-200…+400
Typ.L (DIN 43710)	0…+900
ТХКн(Е)	-200…+900

Пирометры

Описание сигнала	Диапазон измерения, °С
пирометр РК-15	+900…+2000
пирометр РК-20	+1200…+2500
пирометр РС-20	+400…+1500
пирометр РС-25	+600…+2000

Унифицированные сигналы

Описание сигнала	Диапазон измерения, %
ток 0..5 мА	0…100
ток 0…20 мА	0…100
ток 4…20 мА	0…100
напряжение -50…+50 мВ	0…100
напряжение 0..0,05 В	0..100
напряжение 0…1 В	0…100
напряжение 0..5 В	0..100
напряжение 0…10 В	0…100

Датчики положения задвижки

Резистивный датчик положения, потенциометр	-5…105%
Токовый датчик положения от 4 до 20 мА	-5…105%

Цифровой дискретный вход

Цифровой дискретный сигнал типа «сухой контакт»

дистанционный запуск и остановка регулирования с помощью внешних устройств: кнопки, переключатели

Характеристики выходных устройств

Обозначение выхода	Тип выхода	Технические параметры
И	Ток: 4…20 мА	Сопротивление нагрузки: 0…500 Ом, Напряжение питания: 12…32 В рассчитывается в зависимости от нагрузки
У	Напряжение: 0…10 В	Сопротивление нагрузки — не менее 2 кОм Напряжение питания — 15…32 В
Р	Электромагнитное реле	Для цепей переменного тока Максимальный ток — 4 А Напряжение — до 250 В, 50 Гц Коэффициент мощности (cos φ) — более 0,4 Для цепей постоянного тока Максимальный ток — 3 А Напряжение — до 30 В
К	Транзисторная оптопара n-p-n	Ток нагрузки — не более 400 мА Напряжение нагрузки — не более 60 В постоянного тока
С	Симисторная оптопара	Управление внешним симистором Ток управляющего импульса — не более 400 мА Напряжение — не более 250 В, 50 Гц Коммутация нагрузки Нагрузочный ток — не более 40 мА Максимальный ток в импульсном режиме (< 2 мс) 400 мА Напряжение — не более 250 В, 50 Гц
Т	Управление твердотельным реле	Выходной ток не более 50 мА Выходное напряжение высокого уровня от 3,3 до 6,5 В Выходное напряжение низкого уровня от 0 до 0,7 В
