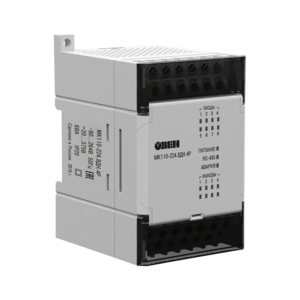

МК110 модули дискретного ввода вывода комбинированные (DI/DO)
Особенности:
- Встроенные входы могут работать в режиме счетчика импульсов частотой до 1 кГц
- Встроенные выходы могут работать в режиме генерации ШИМ-сигналов до 1 Гц
- Диагностика обрыва интерфейсной линии и перевод выходов в безопасное состояние, определенное пользователем
- Возможность контроля уровня жидкости кондуктометрическими датчиками (только для МК110-220.4К.4Р)
- Автоматическое определение протокола
- Съемные клеммники с невыпадающими винтами
- Обновление встроенного программного обеспечения по RS-485
- Поддержка облачного сервиса OwenCloud (при использовании сетевого шлюза Пх210)
Технические характеристики:
|
Модификация |
МК110-220.4ДН.4Р |
МК110-224.8ДН.4Р |
МК110-224.8Д.4Р |
МК110-220.4К.4Р |
|||
|
|
|||||||
|
Входы/выходы |
|||||||
|
Количество входов/выходов |
4 DI / 4 DO |
8 DI / 4 DO |
4 DI / 4 DO |
||||
|
Тип |
входов |
|
|
кондуктометрические датчики |
|||
|
выходов |
реле электромагнитное |
||||||
|
Характеристики дискретных входов (DI) |
|||||||
|
Гальваническая развязка входов |
поканальная |
групповая (по 4 входа) |
поканальная |
||||
|
Электрическая прочность изоляции |
1500 В |
||||||
|
Макс. частота входного сигнала |
1 кГц |
– |
|||||
|
Мин. длительность входного сигнала |
0,5 мс (скважность 2 для частоты 1 кГц) |
– |
|||||
|
Напряжение питания входов |
24 ±3 В |
24 ±3 В для транзисторных ключей Для «сухих контактов» питание не требуется! |
от внутреннего источника не более 17 В переменного тока частотой от 1,5 до 2,5 Гц |
||||
|
Макс. входной ток |
не более 8,5 мА (при напряжении входа =27 В) |
не более 7 мА |
не более 1 мА |
||||
|
Суммарное сопротивление внешнего контакта и линии подключения |
– |
не более 100 Ом |
– |
||||
|
Ток «логической единицы» |
не менее 4,5 мА |
– |
|||||
|
Ток «логического нуля» |
не более 1,5 мА |
– |
|||||
|
Характеристики дискретных выходов (DO) |
|||||||
|
Максимальная нагрузочная способность дискретных выходов |
4 А (при переменном напряжении не более ~250 В 50 Гц и cos φ>0,4) 4 А (при постоянном напряжении не более =24 В) |
5 А (при переменном напряжении не более ~250 В 50 Гц и cos φ>0,4) 3 А (при постоянном напряжении не более =24 В) |
|||||
|
Питание |
|||||||
|
Тип питания |
~230 В |
универсальное ~230 В/=24 В |
~230 В |
||||
|
Напряжение питания |
переменное: ~90…264 В (номинальное ~230) частотой 47…63 Гц |
переменное: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц или постоянное: =18…30 В (номинальное =24 В) |
переменное: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц |
||||
|
Потребляемая мощность |
не более 12 ВА |
не более 6 ВА |
|||||
|
Напряжение встроенного источника питания |
=24 ±3 В |
– |
|||||
|
Ток встроенного источника питания |
не более 180 мА |
– |
|||||
|
Конструктивное исполнение |
|||||||
|
Габаритные размеры |
(63×110×75) ±1 мм |
||||||
|
Степень защиты |
IP20 |
||||||
|
Монтаж |
на DIN-рейку / на стену |
||||||
|
Условия эксплуатации |
|||||||
|
Температура окружающего воздуха |
-10…+55 °С |
||||||
|
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) |
не более 80 % |
||||||
|
Комплектность |
|||||||
|
Модуль |
1 шт. |
||||||
|
Паспорт / Гарантийный талон |
1 экз. |
||||||
|
Краткое руководство по эксплуатации |
1 экз. |
||||||
