УВП-280Б.01 вычислитель
Корректор газа
Тепловычислитель
Вычислитель стоков

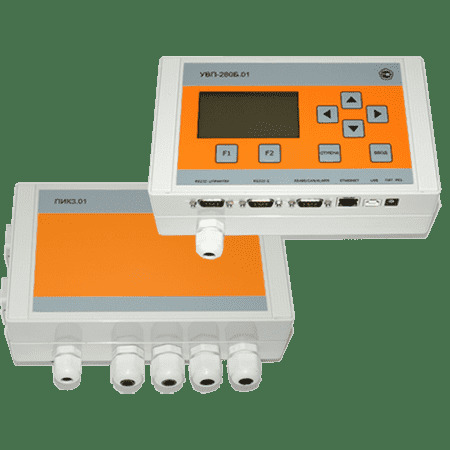

УВП-280Б.01 включает в себя блок вычислений и от одного до четырех выносных блоков обработки входных сигналов ПИК3.01. Блок вычислений и блоки ПИК3.01 объединяются двухпроводным кабелем по внутреннему интерфейсу. За счет наращивания количества блоков ПИК3.01 количество входов вычислителя УВП-280Б.01 может быть увеличено в 2, 3, 4 раза.
Вычислитель УВП-280Б.01 обеспечивает обработку входных сигналов от датчиков расхода, давления, перепада давления, температуры, производит вычисление значений объемного и массового расхода и количества измеряемой среды, формирование архивов, вывод измеренных и вычисленных параметров на графический дисплей, работу с принтером, с устройствами верхнего уровня и с другими вычислителями в локальной сети.
Вычислитель обслуживает от одного до четырнадцати трубопроводов. Большой графический дисплей вычислителя позволяет одновременно наблюдать до шести выбираемых параметров в цифровом или графическом виде.
Вычислители имеют широкий выбор портов связи, которые позволяют подключать датчики с цифровым протоколом и устройства верхнего уровня.
Измеряемые среды
| Измеряемая среда | Нормативный документ для расчета физических свойств |
Диапазон рабочих условий | |
| Абсолютное давление, МПа | Температура, °С | ||
| Вода, водяной пар | ГСССД МР 147-2008 | 0,1 … 100 | 0 … +800 |
| Природный газ | ГОСТ 30319.2-2015 ГОСТ Р 70927-2023 |
0,1 … 7.5 0,1 … 0,7 (при Рбар = 0,1 МПа) |
-23 … +76 -53 … -23 |
| ГОСТ 30319.3-2015 | 0,1 … 30 | -23 … +76 | |
| ГОСТ Р 8.662-2009 | 0 … 30 | -23 … +76 | |
| Природный газ | ISO 20765-2 (алгоритм GERG-2008) | 0 … 70 | -213 … +426 |
| Влажный нефтяной газ | ГСССД МР 113-03 | 0,1 … 15 | -10 …+226 |
| Умеренно сжатые газовые смеси переменного состава | ГСССД МР 118-05 | 0,1 … 10 | -73 …+125 |
| Сырая и товарная нефть, нефтепродукты | Р 50.2.076-2010 ГОСТ Р 8.1008-2022 |
0,1 … 5 | -50 …+150 |
| Сухой воздух | ГСССД МР 112-03 | 0,1 … 20 | -73 … +125 |
| Сухой воздух (только в версии ПО 3.13) | ГСССД МР 242-2015 | 0 … 100 | -140 …+726 |
| Аммиак (жидкость и газ) Азот, аргон, ацетилен, водород, кислород | ГСССД МР 134-07 | 0,1 … 10 | -73 …+150 |
| Диоксид углерода | ГСССД МР 134-07 | 0,1 … 10 | -53 …+150 |
| Сырая нефть | ФР. 1.29.2016.24564 |
- | 0 … +81 |
| Гелиевый концентрат | ГСССД МР 232-2014 | 0,1 … 20 | -20 … +40 |
| Попутный нефтяной газ | ФР. 1.29.2016.25113 |
0,1 … 30 | -23 … +76 |
| Влажные газовые смеси (только в версиях ПО 3.12, 3.13) | ГСССД МР 273-2018 | 0 … 30 | -10 …+226 |
| Этилен (жидкость и газ) | ГОСТ Р 8.990-2020 (ГСССД 369-2020) |
0 … 100 | -169 … +176 |
| Этанол (жидкость и газ) | ГОСТ Р 8.991-2020 (ГСССД 371-2020) |
0 … 100 | -113 … +376 |
Входы для подключения преобразователей
| Выходной сигнал преобразователя | Количество подключаемых преобразователей |
| Выходной сигнал термопреобразователей сопротивления по ГОСТ 6651 | 6 … 24 |
| Токовый 0-5, 0-20, 4-20, 20-4 мА | 6 … 24 |
| Число-импульсный или частотный | 6 … 24 |
| Цифровой интерфейс RS485 | 32 |
| Цифровой интерфейс RS232 | 1 (32*) |
| Цифровой интерфейс Ethernet | 64 |
* - при использовании адаптера А232/485
Состав изделия
| Наименование | Обозначение | Количество |
| Вычислитель УВП-280Б.01 | КГПШ 407374.001 | БВ - 1 ПИК3.01 - 1…4 |
| Руководство по эксплуатации | КГПШ 407374.001-01РЭ | 1 |
| Паспорт | КГПШ 407374.001-01ПС | 1 |
| Методика поверки | МП 208-011-2022 | по заказу |
| Комплект внешних разъемов | КГПШ 407374.001-01КМ | 1 |
| Кабель для подключения к компьютеру | КГПШ 407374.001-01К | 1 |
| Программное обеспечение | КГПШ 407374.001-01ПО | Локальный пульт Расшифровка архивов, полученных через USB-флеш |
| Кабель для подключения принтера | КГПШ 407374.001-02К | По заказу |
| Контроллер расширения КР-HART.М2 | КГПШ 407374.018-01ТУ | По заказу |
| Контроллер расширения КРHART-MUX8.M3 | КГПШ 407374.018-03 | По заказу |
| Адаптер А232/485 | КГПШ.407374.022 | По заказу |
| Переходник АДП-УВП280 | КГПШ 407374.001-01П | По заказу |
