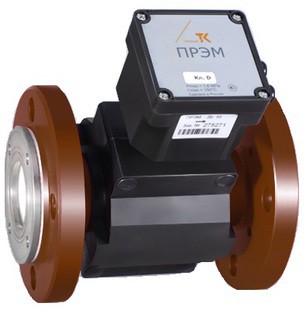

ПРЭМ В1 Ду 65 расходомер электромагнитный

ПРЭМ В1 Ду 65 расходомер электромагнитный - НПО "Промавтоматика", Екатеринбург
фланец
цена по запросу

Расходомер электромагнитный ПРЭМ В1 Ду 65 предназначен для регистрации и представления результатов измерений расхода и объема электропроводных жидкостей на внешние устройства (тепловычислители, регуляторы, устройства централизованного контроля и другие вторичные приборы).

Область применения ПРЭМ В1 Ду 65: объекты теплоэнергетического комплекса, промышленные предприятия и жилищно-коммунальное хозяйство.

Общие особенности ПРЭМ:

  • три класса исполнения с различными динамическими диапазонами B1, C1, D;
  • различные динамические диапазоны в прямом и обратном направлениях;
  • дополнительный токовый выход или интерфейс RS485;
  • числоимпульсные выходы имеют несколько режимов (реверсивный, с учетом направления потока; компаратор; индикатор ошибки измерения), настраиваемых при заказе; по умолчанию устанавливается реверсивный режим.

Конструктивные особенности ПРЭМ:

  • исполнения: «сэндвич» или фланцевое;
  • наличие стрелки на корпусе, указывающей прямое направление потока;
  • может быть оборудован встроенным индикатором для отображения результатов измерений.

Защита от несанкционированного вмешательства:

  • имеет аппаратную защиту от несанкционированного изменения калибровочных коэффициентов;
  • ограничен доступ к изменению настроечных параметров ПРЭМ;
  • вес импульса неизменен (устанавливается изготовителем при заказе).

Эксплуатационные характеристики:

преобразователи ПРЭМ используются при измерении расхода объема воды и других однородных жидкостей с удельной электропроводимостью от 10-3 до 10 См/м.

Приборы предназначены для эксплуатации при воздействии на них следующих внешних факторов:

  • измеряемой среды, неагрессивной к материалу внутреннего покрытия трубы - фторопласту Ф4 и электродов - стали 12Х18Н10Т;
  • температуры измеряемой среды в диапазоне от 0 до +150°C;
  • температуры окружающей среды от -10 до +50°С;
  • рабочее давление измеряемой среды до 1,6 МПа.

Питание преобразователей осуществляется от источника постоянного тока с номинальным напряжением 12 В с мощностью 5 Вт.

Минимальная длина прямых участков трубопровода до и после преобразователя - 2 Ду.

Метрологические характеристики:

диаметры условных проходов (Ду) преобразователей и соответствующие им максимальные значения расходов (Qmaх) независимо от направления потока измеряемой среды соответствуют значениям, приведенным в таблице 1.

Таблица 1

Ду, мм

Qmax1

Qmax2*

20

12

6,0

32

30

15

40

45

22,5

50

72

36

65

120

60

80

180

90

100

280

140

150

630

315

 * - по заказу потребителя (соответствует скорости потока 5 м/с)

Переходные (Q1, Q2) и минимальные (Qmin) значения расходов в зависимости от класса преобразователя и направления потока измеряемой среды определяются из соотношений, приведенных в таблице 2.

Таблица 2

 Класс

Значения расхода при направлении потока измеряемой среды

обратном

прямом

обратном

прямом

 обратном и прямом

Qоmin

Qпmin

Qо2

Qп2

Q1

B1

-

 Qmax1/625

 Qmax1/150

 Qmax1/450

Qmax1/100

C1

-

Qmax1/625

Qmax1/150

Qmax1/250

Qmax1/100

D

 Qmax1/375

Qmax1/375

Qmax1/150

Qmax1/150

Qmax1/100

Пределы допускаемой относительной погрешности при преобразовании расхода и объема в импульсный и цифровой сигналы, а также при представлении измеряемых величин посредством табло в зависимости от диапазона измерений соответствуют значениям, указанным в таблице 3.

Таблица 3

Класс

 Пределы погрешности в диапазоне измерений расхода, %

Qп(о)min ... Qп(о)2

Qп(о)2 ... Q1

Q1 ... Qmax1(2)

 В1, С1, D

± 5,0

± 2,0

± 1,0

Выходные сигналы:

  • один или два числоимпульсных сигнала;
  • токовый сигнал в диапазоне изменения тока (4-20) мА, пропорциональный измеренному расходу;
  • цифровой сигнал в стандарте интерфейса RS485 или RS232.

Гарантийный срок эксплуатации прибора 4 года.
