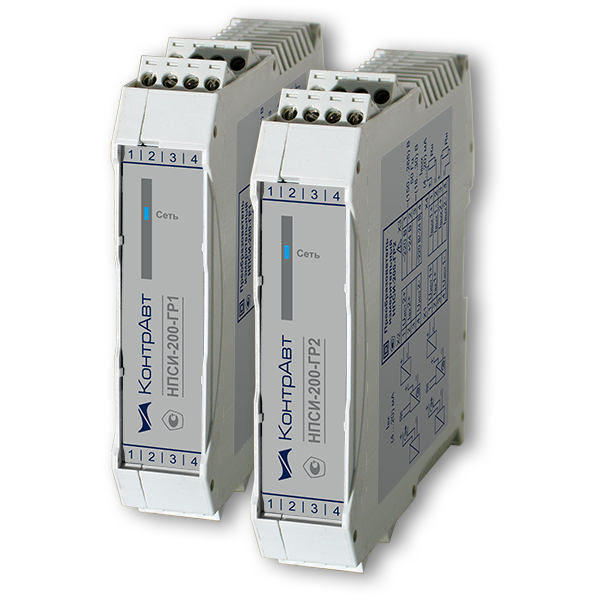

НПСИ-200-ГР1, -ГР2 модули гальванической развязки

НПСИ-200-ГР1, -ГР2 модули гальванической развязки - НПО "Промавтоматика", Екатеринбург
цена по запросу

Преобразователи НПСИ-200-ГР1/ГР2 предназначены для трансляции 1:1 сигнала (4 … 20) мА от источника к приемнику и для обеспечения гальванической изоляции между источниками и приемниками. Имеется встроенный источник питания датчиков.

МоделиФункцииОписаниеСхема подключенияКарта заказа

Доступны для заказа:

  • НПСИ-200-ГР1-0С-220-М0;
  • НПСИ-200-ГР1-0С-24-М0;
  • НПСИ-200-ГР2-0С-24-М0.
  • измерение входного унифицированного сигнала постоянного тока (4 … 20) мА и его преобразование в унифицированный выходной сигнал постоянного тока (4 … 20) мА;
  • подключение как активных, так и пассивных источников токовых сигналов;
  • питание источников входного сигнала от встроенного источника питания;
  • формирование как активного, так и пассивного токового выходного сигнала;
  • гальваническая изоляция 1500 В между цепями входов, выходов, питания прибора, в т. ч. между каналами.
  • межповерочный интервал - 5 лет;
  • компактный корпус - экономия места в монтажном шкафу; ширина корпуса на 1 канал:
    • НПСИ-200-ГР1 - 22,5 мм;
    • НПСИ-200-ГР2 - 11,3 мм;
  • разъемные винтовые клеммы обеспечивают простой монтаж;
  • высокая точность преобразования 0,1%;
  • защита от электромагнитных помех при передаче сигналов на большие расстояния;
  • передача сигнала (4 … 20) мА на удаленные вторичные приборы по стандартным электротехническим проводам;
  • расширенный диапазон рабочих температур (-40 … +70)°С;
  • диапазон напряжений питания ~ (150 … 265) В или = (18 … 30) В.

НПСИ-200- [1] - [2] - [3] - [4],

где:

[1] Тип входного сигнала:

ГР1

гальваническое разделение токового
сигнала (4 … 20) мА, 1 канал

ГР2

гальваническое разделение токового
сигнала (4 … 20) мА, 2 канала

[2] Наличие сигнализации:

сигнализации нет

[3] Напряжение питания:

220

номинальное напряжение питания
переменного тока 220 В 50 Гц,
допустимый диапазон (85 … 265) В
(только для модификации НПСИ-200-ГР1)

24

номинальное напряжение питания
постоянного тока 24 В,
допустимый диапазон (18 … 30) В

[4] Модификация:

М0

стандартная модификация

Мх

модификация по заказу потребителя
