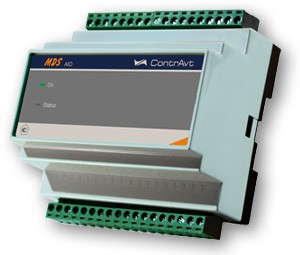

MDS AIO-4 модуль ввода-вывода аналоговых и дискретных сигналов

MDS AIO-4 модуль ввода-вывода аналоговых и дискретных сигналов - НПО "Промавтоматика", Екатеринбург

Модули MDS AIO-4 обеспечивают периферийный (удаленный) ввод / вывод аналоговых и дискретных сигналов в распределенных управляющих системах и системах сбора данных:

  • 4 аналоговых универсальных входа с групповой гальванической изоляцией;
  • 4 дискретных входа (сигналы / счетчики событий (32 разряда) / тахометры) с индивидуальной гальванической изоляцией;
  • 4, 2, 0 дискретных выхода с индивидуальной гальванической изоляцией;
  • 0, 2, 4 токовых выхода (4 … 20) мА с индивидуальной гальванической изоляцией.

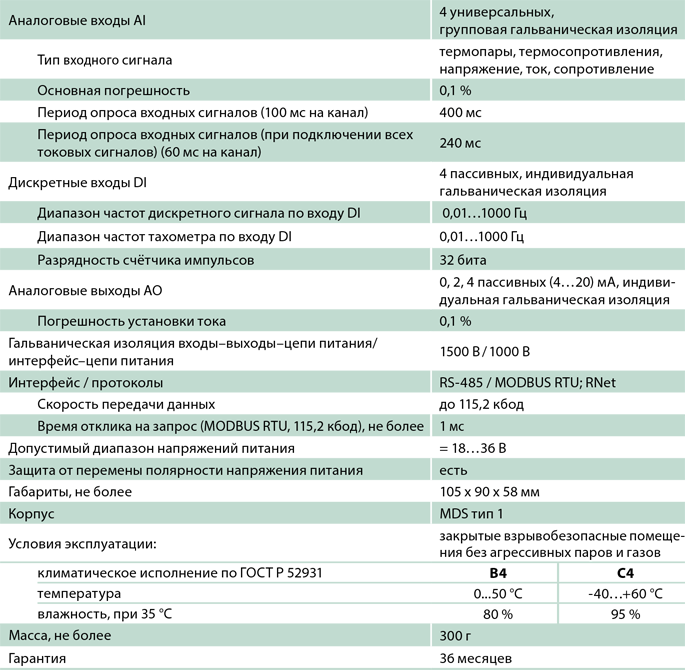

МоделиФункцииТехнические характеристикиКарта заказа

Доступны для заказа следующие модели:

  • MDS AIO-4/0R-B4;
  • MDS AIO-4/0R-C4;
  • MDS AIO-4/2R-B4;
  • MDS AIO-4/2R-C4;
  • MDS AIO-4/4R-B4;
  • MDS AIO-4/4R-C4;
  • MDS AIO-4/4S-B4;
  • MDS AIO-4/4S-C4;
  • MDS AIO-4/4T-B4;
  • MDS AIO-4/4T-C4.
  • измерение аналоговых сигналов от термопар, термосопротивлений, сопротивления, унифицированных сигналов напряжения и тока;
  • программный выбор типа входного сигнала для каждого канала;
  • линеаризация НСХ;
  • автоматическая компенсация термоЭДС холодного спая;
  • программный выбор постоянной времени ФНЧ для каждого входного канала;
  • линейное масштабирование унифицированных сигналов;
  • функция извлечения квадратного корня для унифицированных сигналов тока;
  • цифровая фильтрация входных дискретных сигналов;
  • функция счетчика событий (32 разряда) или тахометра, по 4 дискретным входам;
  • функция защелки состояния «0» и «1» канала ввода дискретных сигналов;
  • логические функции входных дискретных сигналов;
  • управление выходами по интерфейсу RS-485 или внутренними функциями;
  • функция автовозврата дискретных выходов в заданное состояние через программируемый интервал времени;
  • функция ШИМ с программируемыми параметрами для дискретных выходов;
  • обеспечение сетевого информационного обмена по интерфейсу RS-485;
  • поддержка протоколов MODBUS RTU, DCON (совместим с ADAM и ICP DAS), RNet;
  • контроль интервала времени между транзакциями по информационной сети (системный «сторожевой» таймер);
  • функция счетчика моточасов;
  • индикация результатов диагностики аварийных ситуаций;
  • режим «INIT» с фиксированными настройками сетевого обмена.
  • высокая точность преобразования 0,1%;
  • широкий диапазон рабочих температур -40 … +60°С;
  • диапазон напряжений питания 18 … 36 В;
  • гальваническая развязка входных и выходных цепей, RS-485 и цепей питания;
  • настройка с помощью конфигуратора MDS Utility;
  • разъемные клеммные соединители.

MDS AIO - [1] - [2],

где:

Тип модуля

AIO

комбинированные модули ввода-вывода

[1] Количество и типы выходов:

0R

0 электромеханических реле, 4 аналоговых токовых

2R

2 электромеханических реле, 2 аналоговых токовых

4R

4 электромеханических реле, 0 аналоговых токовых

4S

4 драйвера симистора, 0 аналоговых токовых

4 оптотранзистора с открытым коллектором, 0 аналоговых токовых

[2] Климатическое исполнение:

B4

температура (0 … 50)°С, влажность 80% при 35°С по ГОСТ Р 52931

С4

температура (-40 … +60)°С, влажность 95% при 35°С по ГОСТ Р 52931
