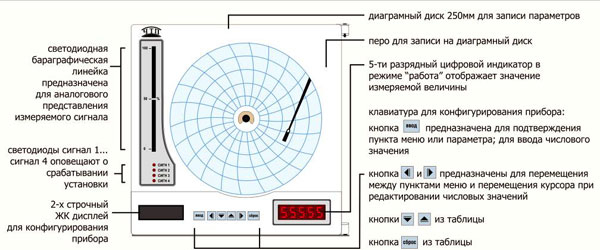

Бумажный регистратор ДИСК-250М1 выполняет следующие функции:

измерение величин, представленных сигналами термопар (ТП), термометров сопротивления (ТС) или унифицированными сигналами по одному, двум, трем или четырем каналам;
математическое вычисление величин по четырем каналам;
индикация результатов измерений на графическом табло и на барграфе;
регистрация измеренных или вычисленных значений в энергонезависимой памяти и на дисковой диаграммной бумаге в полярных координатах;
сигнализация выхода контролируемого параметра за заданные пределы;
преобразование контролируемого параметра в токовый сигнал;
коммуникация с внешними устройствами через RS485, Ethernet и USB.

ОписаниеВходные сигналыТехнические характеристикиКарта заказа

Исполнение	общепромышленное; взрывозащищенное [Ex ia Ga] IIC (IIB, IIA)
Количество аналоговых входов	1 / 2 / 3 / 4
Тип преобразователя в комплекте	отсутствует; ЭП-3324; БПВИ-1-01-03-220В(0-10) мГ; БПВИ-1-02-03-220В(±10) мГ
Коммуникации	RS485, USB, Ethernet
Количество преобразователей в комплекте	1 / 2 / 3 / 4
Наличие поверки	да / нет

Прибор взрывозащищенного исполнения предназначен для размещения вне взрывоопасных помещений и может быть использован в отраслях промышленности, связанных с получением, переработкой, использованием и хранением взрыво- и пожароопасных веществ и продуктов.

Тип датчика	Диапазон измерений, °С	Наименьший диапазон преобразования (барграфа), ºС	Пределы приведенной погрешности, %
ТС
50П, 100П, Pt50, Pt100	от минус 120 до 500	50	± 0,25
50М, 100М	от минус 50 до 180	50	± 0,25
Схема подключения - четырех- или трехпроводная, измерительный ток - не более 0,5 мА. Сопротивления линий связи не более 35 Ом.
ТП
K, N	от 0 до 1300	400	± 0,25
L	от минус 50 до 800	100
J	от минус 100 до 1000	400
S	от 0 до 1600	500
B	от 500 до 1800
А-1	от 0 до 2200
Компенсация температуры свободного спая - внутренняя, пределы абсолютной погрешности измерения температуры свободного спая ± 0,5°С. Суммарное сопротивление линии связи и внутреннего сопротивления термопары не более 200 Ом.
Токовые сигналы: от 0 до 5 мА от 4 до 20 мА	Любой от минус 1999 до 9999 единиц с линейной или корнеизвлекающей зависимостью	400 единиц младшего разряда	± 0,25
Сигналы напряжения постоянного тока: от 0 до 10 мВ от 0 до 100 мВ от 0 до 1 В		400 единиц младшего разряда	± 0,25
Пирометры суммарного излучения
РК-15	От 700 до 1500	400	± 0,25
РК-20	От 800 до 1900	400
РС-20	От 900 до 2000	400

Входные сигналы для:

ТП по ГОСТ Р 8.585-2001;
ТС по ГОСТ 6651-2009;
пирометры суммарного излучения по ГОСТ 10627-71.

За нормирующее значение принимается разница между верхним и нижним пределами диапазона измерений.

Пределы преобразования (барграфа) свободно выбираются из значений внутри диапазона измерений.

Напряжение и частота питания	от 100 до 242 В, (50 ± 1) Гц
Потребляемая мощность	не более 20 ВА при номинальном напряжении питания (220 ± 4,4) В
Количество входов для подключения датчиков	1 / 2 / 3 / 4 универсальных
Напряжение источника питания внешних датчиков при номинальном значении тока 20 мА для приборов: обычных исполнений; взрывозащищенных исполнений	(24 ± 2,4) В (18 ± 1,8) В
Количество дискретных выходов	8 (контакты электромагнитных реле); коммутирующая способность - 220 В постоянного тока и 250 В переменного тока 50 Гц, соs > 0.4, коммутируемая мощность 60 ВА
Количество аналоговых выходов	1 / 2 / 3 / 4 (от 4 до 20 мА, нагрузка не более 500 Ом)
Время оборота диаграммного диска, ч	1; 2; 4; 8; 12; 24; 48; 72; 96; 120; 144; 168; 192
Отклонение времени одного оборота от номинального значения, %, не более	0,5
Коммуникации	RS485, USB, Ethernet
Протокол передачи данных по RS485	Modbus ASCII/RTU
Скорость обмена информацией с персональным компьютером	9600, 19200, 38400, 57600, 115200 бод/с
Тип и размер памяти данных	энергонезависимая флэш-память кольцевого вида, емкостью не менее 65 000 измерений
Степень защиты корпуса со стороны лицевой панели	IP54
Степень защиты корпуса со стороны задней панели	IP20
Габаритные размеры, мм, не более	304 x 304 x 180 (Ш х В х Г)
Масса, кг, не более	5
Условия применения	температура окружающей среды: от 5 до 50°С, влажность: от 30 до 80%
Наработка на отказ	не менее 25 000 ч
Средний срок службы	10 лет
