ДИСК 250М СТАЛЬ прибор регистрирующий
Прибор ДИСК 250М СТАЛЬ предназначен для измерения и регистрации:
- температуры расплавов, преобразованной в сигналы термопар;
- содержания углерода в расплавах чугуна и стали.
Находит применение в металлургии, машиностроении и других отраслях промышленности.
Прибор имеет внутреннюю компенсацию температуры свободных концов. Суммарное сопротивление линии связи и внутреннего сопротивления термопары не должно превышать 200 Ом.
Входное сопротивление прибора - не менее 200 кОм.
Прибор осуществляет регистрацию результата измерений фломастером на диаграммном диске в полярных координатах.
Потребляемая мощность не превышает 10 ВА при номинальном напряжении питания (220 ± 4,4) В.
Прибор поддерживает обмен информацией с компьютером по протоколу Modbus со скоростью, задаваемой из ряда: 2400, 4800, 9600, 19200, 38400, 57600, 115200 бод.
Входные сигналы:
- один вход для измерения сигналов термопар.
Выходные сигналы:
- для вывода измеренного значения, преобразованного в токовый сигнал 4-20 мА (нагрузка до 500 Ом), или для связи с выносным табло;
- 3 релейных выхода, предназначенных для вывода сигналов стадий процесса измерения и коммутирующих нагрузку с силой тока до 3А переменного напряжения до 220 В или постоянного до 28 В;
- интерфейс RS485 для связи с персональным компьютером.
Прибор имеет:
- двухстрочное ЖК табло с подсветкой;
- пятизначное светодиодное табло (красное или зеленое) для индикации результата измерения, °С или %;
- светодиодную линейку (барграф) для аналогового представления результата измерения (высота светового столба пропорциональна результату измерения в процентах от диапазона измерения);
- три устройства сигнализации, предназначенные для формирования сигналов стадий процесса измерения: ОБРЫВ, РАЗРЕШЕНИЕ, СИГНАЛ;
- регистрацию результата измерений фломастером на диаграммном диске в полярных координатах;
- регистрацию результата измерений в архив внутренней памяти.
Время оборота диаграммы: не более 2 минут.
Напряжение питания: ~ 175 - 245 В, 50 Гц.
Условия эксплуатации:
- температура от +5 до +50°С, влажность до 80% при 35°С (исполнение УХЛ 4.2 по ГОСТ 15150-69);
- температура от +5 до +50°С, влажность до 98% при 35°С без конденсации влаги (исполнение О 4.2 по ГОСТ 15150-69).
Вид защиты:
- с передней стороны - IP54;
- с задней стороны - IP30.

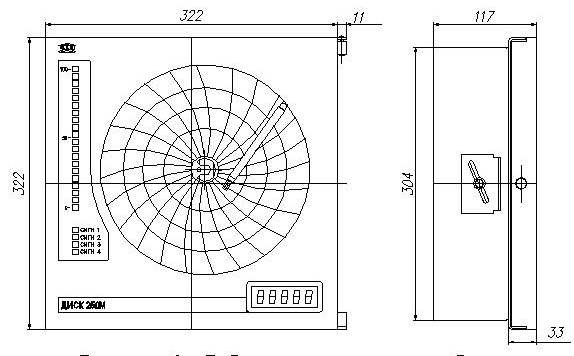

Габаритные размеры: 322 x 322 x 117 мм.
Монтаж: щитовой (вырез 304+1,5 х 304+1,5 мм).
Масса прибора не превышает 5,5 кг.
Прибор может иметь исполнение в соответствии с таблицей:
Обозначение |
Функциональные особенности исполнения |
СТАЛЬ R СТАЛЬ G |
- измерение параметров расплавленных металлов; - регистрация; - цифровая индикация результата измерения; - барграф; - интерфейс связи с ПК; - формирование релейных сигналов стадий процесса измерения; - связь с выносным табло |
Индекс в обозначении исполнения определяет цвет индикации цифрового табло прибора: а) «R» - красный; б) «G» - зеленый. |
Дополнительно можно заказать:
- выносное табло;
- преобразователь интерфейсов.
