КП1М прибор показывающий

КП1М прибор показывающий - НПО "Промавтоматика", Екатеринбург
цена по запросу

Прибор показывающий КП1М предназначен для измерения технологических параметров (температуры, давления, расхода и др.), представленных сигналами датчиков (термопар, термометров сопротивления и датчиков с унифицированным выходом). Используется в системах регулирования и управления в различных отраслях промышленности: в металлургической, нефтеперерабатывающей, химической и др.

Технические характеристикиКарта заказа

Краткое описание:

  • универсальный вход;
  • взрывозащищенное исполнение;
  • работа с реостатными датчиками положения;
  • аналоговый выход 4-20 мА;
  • 4 релейных выхода;
  • отображение информации: четырехразрядное цифровое табло, барграф (линейка светодиодов);
  • встроенный источник питания датчиков;
  • интерфейс RS485;
  • сохранение информации на USB носитель;
  • энергонезависимая память емкостью 2 Mb;
  • защита от несанкционированного доступа к изменению настроек.

Функции:

  • измерение сигналов от различных датчиков;
  • вывод результатов измерения на четырехразрядный индикатор и барграф (линейку светодиодов);
  • сигнализация: 4 шт. - контакты поляризованных реле (коммутирующая способность - 1 А, 110 В постоянного тока и 125 В переменного тока), 4 свободно программируемые уставки;
  • приборы осуществляют масштабирование, цифровую фильтрацию и корнеизвлечение;
  • преобразование входного сигнала в токовый 4-20 мА;
  • встроенный источник питания датчиков 24 В, 20 мА.

Условия эксплуатации:

  • температура окружающего воздуха от -10 до 50°С;
  • относительная влажность окружающего воздуха от 30 до 80% при 25°С и более низких температурах без конденсации влаги;
  • атмосферное давление от 86 до 106 кПа.

Общие характеристики:

Аналоговые входы:

  • количество входов для подключения датчиков: 1 универсальный;
  • время измерения входного сигнала: не более 0,25 с.

Выходные устройства:

  • аналоговый выход 4-20 мА, нагрузка не более 500 Ом;
  • пределы допускаемой основной приведенной погрешности канала вывода аналогового сигнала ± 0,1% , за нормирующее значение принимают 16 мА;
  • дискретные выходы: 0 или 4 шт. (контакты поляризованных реле);
  • коммутирующая способность - 220 В постоянного тока и 250 В переменного тока 50 Гц, коммутируемая мощность 60 ВА.

Архив значений:

  • энергонезависимая память кольцевого вида, емкостью 2 Мбайт (не менее 65 000 измерений).

Интерфейс данных связи, коммуникации:

  • коммуникация с внешними устройствами через RS485, Ethernet и USB. Протокол передачи данных по RS485 Modbus ASCII/RTU. Скорость обмена информацией с персональным компьютером 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бод/с.

Питание:

  • напряжение и частота питания от 100 до 242 В частотой (50 ± 1) Гц или от 20 до 25 В постоянного тока.

Потребляемая мощность: не более 10 ВА при номинальном напряжении питания (220 ± 4,4) В.

Защита корпуса:

  • степень защиты корпуса со стороны лицевой панели:
    • для исполнений без USB - IP54;
    • для исполнений с USB - IP20;
  • степень защиты корпуса со стороны задней панели - IP20.

Габаритные размеры:

  • 160 x 200 x 180 мм;
  • 96 х 96 х 170 мм.

Монтаж:

  • щитовой (192+1,5 х 155+1) мм;
  • щитовой (91 х 91) мм.

Вес прибора: не более 2 кг (160 х 200) и не более 0,65 кг (96 х 96).

Наработка на отказ: не менее 25 000 ч.

Средний срок службы 10 лет.

Межповерочный интервал 2 года.

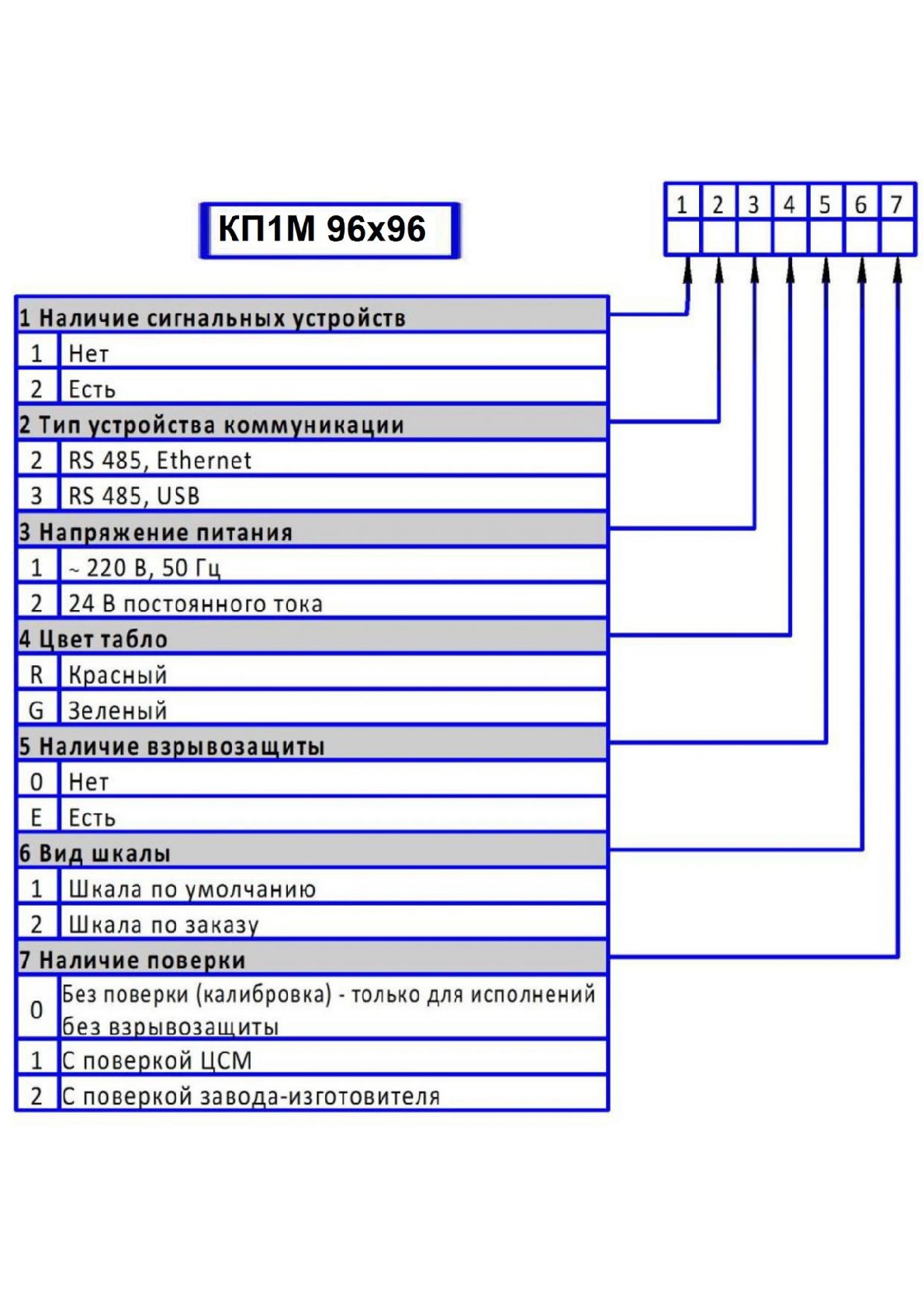

Карта заказа КП1М 96 х 96



Карта заказа КП1М 160 х 200
