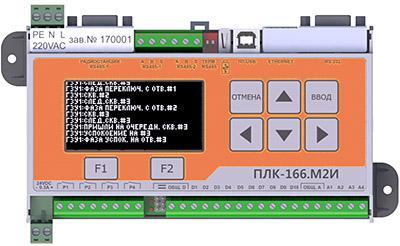

ПЛК-166.M2И контроллер
ПЛК-166.М2И представляет собой специализированный одноплатный контроллер, максимально адаптированный для выполнения задач сканирования объектов, управления, обработки и передачи информации.
Цифровые входы ПЛК могут обрабатываться как телесостояние, телеизмерение интегральное, телеизмерение расхода.
Аналоговые входы обрабатываются с помощью десятиразрядного АЦП с периодом опроса 1 мс, с последующей фильтрацией и усреднением. Для любого входа могут быть инициированы собственные уставки и дальнейшая обработка сигнала может производиться как по текущим значениям параметра, так и по его выходу за установленные границы.
При помощи портов Ethernet, RS-232, RS-485, «Радиостанция» ПЛК реализует функции объединения ПЛК и контроллеров расширения в локальную сеть, подключения внешних интеллектуальных устройств и датчиков, имеющих протокол MODBUS, для связи с локальным пультом управления или SCADA-системой.
Цифровые входы
| Параметры цифровых входов | Значение |
| Количество - базовый вариант - дополнительно при подключении КР- Д16А8.М2 (до 7 шт.) - дополнительно при подключении ПИК3.01 (до 4 шт.) |
10 До 112 с шагом приращения 16 До 24 с шагом приращения 8 |
| Типы подключаемых датчиков | C активным выходом ТС и ТИР С пассивным выходом «сухой контакт» |
| Номинальный ток входа | 6 мА |
| Напряжение на входах | Встроенный источник ±12В, Максимальное напряжение при использовании внешнего источника 27В |
| Максимальная частота входных сигналов от датчиков: - по входам D1 … D4 - по входам D5 … D10 |
10 кГц 200 Гц |
Аналоговые входы
| Параметры аналоговых входов | Значение |
| Количество - базовый вариант - дополнительно при подключении КР-Д16А8.М2 (до 7 шт.) - дополнительно при подключении ПИК3.01 (до 4 шт.) |
4 До 56 с шагом приращения 8 До 24 с шагом приращения 8 |
| Типы подключаемых датчиков | 0-5 мА, 0-20 мА, 4-20 мА, 20-4 мА |
| Сопротивление на входе | 150 Ом |
| Пределы основной абсолютной погрешности преобразования входных аналоговых сигналов в цифровое значение | ±0.2 мА |
| Пределы дополнительной абсолютной погрешности преобразования входных аналоговых сигналов в цифровое значение от влияния температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С | ±0,05 мА |
| Период опроса | 0,02 сек |
Входы термосопротивлений
| Параметры входов термосопротивлений | Значение |
| Количество: - базовый вариант - дополнительно при подключении ПИК3.01(до 4-х шт.) |
- До 24 с шагом приращения 6 входов |
| Диапазон измеряемых сопротивлений | 0 … 1500 Ом |
Выходы управления
| Параметры релейных выходов | Значение |
| Количество: - базовый вариант - дополнительно при подключении КР-8Р.М2 (до 8 шт.) |
4 До 64 с шагом приращения 6 |
| Максимальное коммутируемое напряжение | Переменное 250 В Постоянное 30 В |
| Максимальный коммутируемый ток | 5А |
| Время переключения после получения команды, не более | 10 мс |
| Параметры аналоговых выходов | Значение |
| Количество: - базовый вариант - дополнительно при подключении КР-4А.М2 (до 8 шт.) |
- До 32 с шагом приращения по 4 выхода |
| Диапазон изменения сигнала на выходе тока | 0-5 мА, 0-20 мА, 4-20 мА, 0-24 мА |
| Диапазон изменения сигнала на выходе напряжения | 0-5 В, 0-10 В, ±5 В, ±10 В |
| Время установления выходного сигнала относительно момента получения команды управления | не более 200 мс |
| Порт | Назначение |
| ЛП USB | Связь ПЛК с персональным компьютером (ПК) через программу локального пульта (ЛП) для программирования параметров конфигурации ПЛК, настройки сетевых параметров, загрузки приложения пользователя. Возможен мониторинг текущего состояния входов ПЛК. |
| USB-FLASH | Подключение накопителя USB-FLASH (файловая система FAT32, максимальная ёмкость накопителя 32Gb) для чтения/записи данных через пользовательское приложение ISaGRAF. |
| ETHERNET | Подключение ПЛК к локальной сети. Программирование параметров конфигурации ПЛК, мониторинг текущего состояния входов ПЛК через Web-браузер. Подключение SCADA систем. Протоколы: HTTP; Modbus/TCP клиент; Modbus/TCP сервер; OPC XML DA; XML; Телескоп+. |
| RS485-1 RS485-2 |
Порты с гальванической развязкой для интеграции в SCADA системы, подключения интеллектуальных датчиков и расширителей входов/выходов. Возможно объединение через эти порты нескольких ПЛК для работы на одну радиостанцию в сети телемеханики. Протоколы: - Modbus Master RTU;Modbus Slave RTU;Телескоп+;Телескоп+ канал для ретрансляции;другие байт-ориентированные протоколы, реализуемые в приложениях пользователя. |
| RS232 | Универсальный порт без гальванической развязки. Подключение: - модема для выделенной или коммутируемой телефонной линии; - GSM модема в режиме GPRS(*); - GSM модема для системы оповещения с помощью SMS сообщений; - интеллектуальных устройств и датчиков с протоколом Modbus Slave RTU; - сторонних устройств с байт-ориентированными протоколами; - SCADA систем с протоколом Modbus Master RTU; - Телескоп+; - Телескоп+ канал для ретрансляции; - принтера с последовательным интерфейсом. Возможно применение преобразователей интерфейсов для перехода к RS485 с гальванической развязкой. |
| Радиостанция | Для работы в составе системы SCADA «Телескоп плюс» через радиостанцию по протоколу v.23. Порт имеет гальваническую развязку. При работе через радиоканал управление включением передатчика радиостанции производится с помощью выхода управления радиостанцией. |
(*) Соединение через GPRS позволяет использовать весь набор протоколов, которые поддерживает порт Ethernet.
Для использования тарифов сотовых операторов без выделения глобального IP адреса реализован режим пассивного сервера. В этом режиме ПЛК при регистрации в сети оператора связи открывает соединение на указанном в конфигурации сервере с глобальным IP адресом.
Состав изделия
| Наименование | Обозначение | Кол. | Прим. |
| Контроллер ПЛК-166.М2И | КГПШ 466514.036 | 1 | |
| Руководство по эксплуатации | КГПШ 466514.036РЭ | 1 | |
| Паспорт | КГПШ 466514.036ПС | 1 | |
| Кабель для подключения к порту USB (USB2.0 A-B) | КГПШ 466514.004-03 | 1 | |
| Разъем для подключения радиостанции | DB9M | 1 | |
| Программа локального пульта ЛП-USB | КГПШ 466514.004ПО | ||
| Контроллер расширения входов КР-Д16А8.М2 | КГПШ 466514.035-12 | По заказу | |
| Контроллер расширения выходов КР-8Р.М2 | КГПШ 466514.035-13 | По заказу | |
| Контроллер расширения выходов КР-4А.М2 | КГПШ 466514.035-14 | По заказу | |
| Контроллер ПИК3.01 | КГПШ 407374.001 | По заказу | |
| Комплект для настенного монтажа | B6600334 | По заказу |
