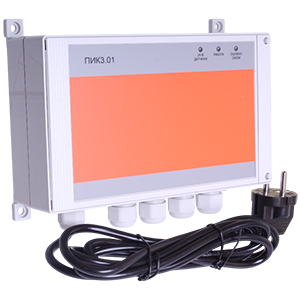

ПИК3.01 контроллер
цена по запросу
Контроллер выполнен на основе микропроцессора, микросхемы аналого-цифрового преобразователя (АЦП) и интерфейсных микросхем, позволяющих производить с высокой точностью измерение требуемых параметров и вывод информации на внешние устройства.
Через мультиплексор поочередно опрашиваются входные сигналы, с которых эти сигналы поступают в микропроцессор. Передача информации и объединение контроллеров и других устройств производится через интерфейс RS-485. Протокол обмена – MODBUS.
Контроллер выводит на светодиодные индикаторы «24 В», «РАБОТА» и «ОШИБКА СВЯЗИ» состояние своей работы.
Цифровые входы
| Параметр | Значение |
| Количество | 6 |
| Выходные сигналы подключаемых датчиков | Активный сигнал амплитудой (5 ... 24)В Синусоидальный активный сигнал амплитудой (0,02 … 5,0)В (при подключении адаптера АТП-01) Пассивный сигнал Сигнал «сухой контакт» |
| Максимальная частота входных сигналов | 10 кГц |
| Программируемое время подавления дребезга сигнала «сухой контакт» | Есть |
| Пределы допускаемой относительной погрешности преобразования частотных сигналов в цифровое значение частоты | ±0,1 % |
Аналоговые входы
| Параметр | Значение |
| Количество | 6 |
| Диапазон силы тока | 0-20 мА |
| Сопротивление на входе | 120 Ом |
| Пределы абсолютной погрешности преобразования входных сигналов в цифровое значение - основной - дополнительной (на каждые 10°C температуры окружающей среды) |
±0.01 мА ±0,005 мА |
| Параметры встроенного источника питания датчиков | 24В, 150 мА |
| Период опроса | 1,2 сек |
Входы термосопротивлений
| Параметр | Значение |
| Количество: | 6 |
| Типы НСХ термопреобразователей сопротивления по ГОСТ 6651-2009 | 50М, 100М, 50П, 100П, 500П, 1000П, Pt1000, Pt500, Pt100, Pt50, 50Н, 100Н |
| Схема подключения | 4-х проводная |
| Пределы абсолютной погрешности преобразования сигналов от термопреобразователей сопротивления в цифровое значение температуры - основной - дополнительной (на каждые 10°C (на каждые 10°C температуры окружающей среды) |
±0,1 °C ±0,025 °C |
| Период опроса | 1,2 сек |
Выходы управления
| Параметры релейных выходов | Значение |
| Количество | 4* |
| Максимальное коммутируемое напряжение | Переменное 250 В Постоянное 30 В |
| Максимальный коммутируемый ток | 5А |
| Время переключения после получения команды, не более | 10 мс |
| Наименование | Обозначение | Кол. | Прим. |
| Контроллер ПИК3.01 | КГПШ 466514.036-05 | 1 | |
| Руководство по эксплуатации | КГПШ 466514.036-05РЭ | 1 | |
| Паспорт | КГПШ 466514.036-05ПС | 1 |
