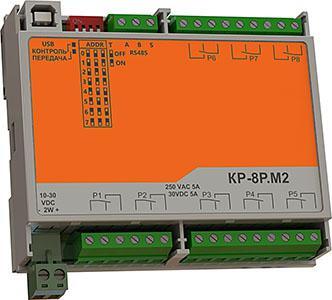

КР-8Р.М2 контроллер
КР представляет собой специализированную одноплатную микро-ЭВМ, адаптированную для выполнения задач управления объектом, обработки и передачи информации.
По заданному алгоритму КР управляет включением/выключением мощных реле, предназначенных для управления внешними силовыми цепями.
Передача информации и объединение КР и других устройств производится через интерфейс RS-485. Протокол обмена – MODBUS.
КР выводит на светодиодные индикаторы «Контроль» и «Передача» состояние своей работы.
Выходы
КР имеет 8 каналов управления. Все каналы гальванически развязаны. Коммутируемые сигналы имеют следующие параметры:
- переменное напряжение до 250В, ток до 5А (активная нагрузка);
- постоянное напряжение до 30В, ток до 5А (активная нагрузка);
- время переключения - не более 10 мс после получения команды.
Порты связи
КР имеет два порта связи: RS-485 и USB. Порт RS-485 предназначен для связи с устройствами верхнего уровня и имеет следующие параметры:
наличие гальванической развязки;
- протокол обмена MODBUS;
- скорость обмена до 115 200 бод.
- количество объединяемых устройств до 32.
- длина линии связи до 1500 м.
| Наименование | Обозначение | Кол-во | Примечание |
| Контроллер КР-8Р.М2 | КГПШ 466514.036-03 | 1 | |
| Руководство по эксплуатации | КГПШ 466514.036-03РЭ | ||
| Паспорт | КГПШ 466514.036-03ПС | 1 | |
| Программа изменения настроек «Настройка КР (USB)» | КГПШ 466514.036ПО | ||
| Кабель для подключения к порту USB | КГПШ 466514.004-03 | По доп. заказу | |
| Преобразователь интерфейсов IP-RS | КГПШ 407374.019ТУ | По доп. заказу | |
| Комплект для настенного монтажа | B6600334 | По доп. заказу |
Порт USB используется для настройки параметров и обновления версий программного обеспечения КР.
Подключение к USB порту осуществляется стандартным кабелем USB 2.0AB.
Изменение параметров и обновления версий программного обеспечения КР выполняется при помощи программы Настройка КР USB, входящей в комплект поставки КР.
Индикация
КР имеет 2 светодиодных индикатора на верхней панели, отражающих исправное состояние контроллера и обмен данными с управляющим компьютером или контроллером.
