СИНУС-1600 комплект для испытания автоматических выключателей переменного тока
-
Назначение комплекта СИНУС-1600:
Комплекты СИНУС-1600 являются серией новых испытательных средств высокого качества, простых и безопасных в работе. Наиболее эффективны в тех случаях, когда к форме испытательного тока предъявляются жесткие требования с точки зрения коэффициента нелинейных искажений.
Силовая часть комплекта СИНУС-1600 выполнена на IGBT-транзисторах с регулированием испытательного тока по принципу ШИМ. Управление испытательным током осуществлено с помощью программных средств на микроконтроллере фирмы МИКРОЧИП.
Конструктивно комплект СИНУС-1600 выполнен в компьютерном корпусе с отображением информации на большом жидкокристаллическом дисплее.Комплект СИНУС-1600 рекомендуется использовать при испытании электромагнитных расцепителей с номинальным током от 25 до 125 А. В некоторых случаях при установке срабатывания максимальной токовой защиты, равной 10 Iн расц, можно использовать данный комплект для испытания АВ с номинальным током расцепителя 160 А. Кроме того, данный комплект может быть использован для испытания тепловых расцепителей с номинальным током от 10 до 500 А.
-
Технические характеристики комплекта СИНУС-1600:
Параметр Значение Диапазон регулирования и измерения испытательного тока, А 20 - 1600 Диапазон задания и измерения длительности протекания тока, с 0,02 - 999,99 Комплект обеспечивает два режима работы - кратковременный (импульсный)
- длительный
Мощность, потребляемая комплектом из сети, кВА - в кратковременном режиме (Iмакс = 1600А), не более
- в длительном режиме (Iмакс = 500А), не более
9

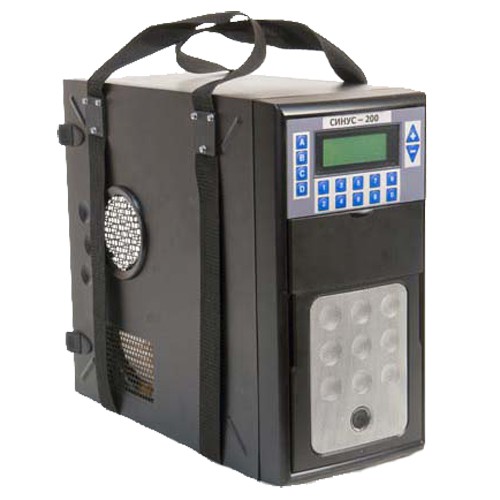

3Приведенная погрешность измерения длительности протекания тока и времени отключения, %, не более ±3 Относительная погрешность измерения длительности протекания тока и времени отключения, %, не более ±3 Габаритные размеры (ДхШхВ), мм 500х200х400 Масса, кг 18 При необходимости испытания большого количества автоматических выключателей в системах КИП с очень малыми значениями испытательных токов расцепителей (от 1 до 200 А) изготавливается вариант комплекта СИНУС-200.
Комплекты сопровождаются аттестатом Госстандарта РФ – ФГУ ”ТЕСТ-СПб” в соответствии с ГОСТ Р.8.568-99. Аттестация испытательного оборудования. -
Комплект поставки СИНУС-1600
№ Наименование Количество 1. Комплект СИНУС-1600 1 2. Руководство по эксплуатации 1
