РТ-2048-01 комплект для испытаний автоматических выключателей (до 1 кА)
-
Назначение и область применения комплекта РТ-2048-01:
Комплект нагрузочный измерительный с регулятором тока РТ-2048-01 предназначен для испытания АВ с номинальным током расцепителя от 4 до 80 А.
Комплект может быть использован при прогрузке трех видов расцепителей: максимального мгновенного действия (электромагнитного), максимального с обратнозависимой выдержкой времени (теплового) и полупроводникового.
Комплект представляет собой переносной прибор и состоит из следующих составных частей: блока силового (БС) на базе нагрузочного импульсного трансформатора (НТИ-1), тиристорного блока и встроенного датчика индуктивного (ДИ), а также пульта управления (ПУ).

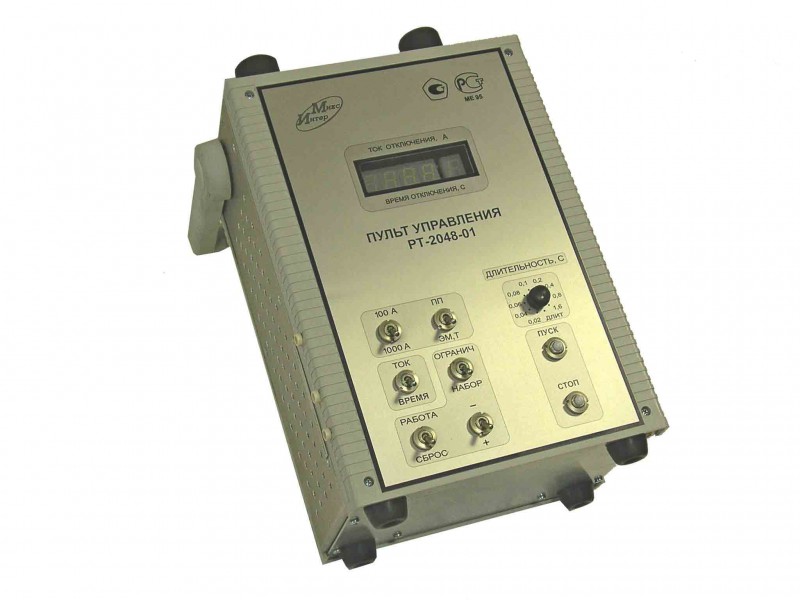

С июня 2011 года выпускаются модернизированные комплекты РТ-2048-01, конструктивно выполненные в виде моноблока, содержащего силовой блок и пульт управления. Приборы стали более компактными, что значительно увеличивает удобство их эксплуатации.
Прибор обеспечивает два режима работы: кратковременный (импульсный) и длительный. Регулирование испытательного тока осуществляется с помощью ПУ, который обеспечивает управление режимами испытания АВ, контроль, вычисление действующего значения и цифровую индикацию силы испытательного тока и времени отключения АВ. -
Основные технические характеристики комплекта РТ-2048-01:
Параметр Значение Диапазон измерения и регулирования силы тока, A 10...1000 Диапазон задания и измерения длительности протекания тока в кратковременном режиме, с 0.02-1.6 Приведенная погрешность измерения силы испытательного тока, %, не более ±5 Относительная погрешность измерения длительности протекания испытательного тока и времени отклонения АВ, не более ±5 % Напряжение питающей сети 220 ±22 или 380 ±38 В Ток потребления комплектом в импульсном режиме при максимальном испытательном токе 1000 А.....23 A Мощность потребляемая комплектом:
- в кратковременном режиме (I max = 1000 A), не более
- в длительном режиме (I max = 500 A), не более
- в длительном режиме (I max = 300 A), не более
9 kBa
2,6 kBa
0,8 kBaГабаритные размеры ПУ в дипломате, мм 400х370х75 Масса ПУ в дипломате, кг 2 Габаритные размеры БС, мм 285x160x200 Масса БС, кг 7 -
Комплект поставки РТ-2048-01
№ Наименование Количество 1. Блок силовой 1 2. Пульт управления 1 3. Кабель соединительный 1 4. Токопроводы сечением 35 мм, длиной 1 м 2 5. Кабели секундомерные 2 6. Руководство по эксплуатации 1 7. Свидетельство о первичной поверке 1
