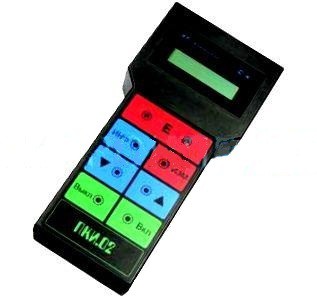

ПКИ-02М прибор коррозионных изысканий

ПКИ-02М прибор коррозионных изысканий - НПО "Промавтоматика", Екатеринбург

Назначение прибора ПКИ-02:

Прибор ПКИ-02 предназначен для для автоматизации измерений и анализа электрических характеристик установок защиты подземных металлических сооружений от электрохимической коррозии.

Принцип действия прибора ПКИ-02 основан на измерении постоянных напряжений и тока, а также поляризационного потенциала с отображением результатов измерений на жидкокристаллическом дисплее, преобразовании измеренных значений в цифровую форму, запоминании и долговременном хранении в памяти устройства с целью последующей перезаписи в память компьютера для наблюдения, обработки и архивирования результатов измерений.

Технические характеристики прибора ПКИ-02:

Параметр Значение
Количество измерительных каналов 4
Входные параметры измерительных каналов

Диапазон измеряемых напряжений, В

№ канала Назначение
1 измерение постоянного напряжения Uг, В -50 ... +50
2 измерение постоянного напряжения Us, В -5 ... +5
3 измерение постоянного напряжения на внешнем шунте Uш,мВ (для определения тока защиты – I) 0 ... +75
4 измерение поляризационного потенциала Е, В -5 ... +5

Входные импедансы, МОм

Каналы № 1,2,4 10.0
Канал № 3 0.001
Период обновления результатов измерений по каналам 1 - 3, индицируемых на жидкокристаллическом дисплее прибора по каналам, сек 1.0

Измерение поляризационного потенциала (в соответствии с ГОСТ9.602-89)

Время заряда, мс 14.0
Время разряда, мс 5.0
Параметры переключателя тока поляризации:
  • сопротивление в состоянии “замкнуто”, Ом, не более
  • сопротивление в состоянии “разомкнуто”. МОм, не менее

20
10

Пределы допускаемой основной погрешности измерения, g , % (по каналам)

№ канала Обозначение
1, 2 g г, g s ± 0.5
3, 4 g ш, g Е ± 1.0
Электропитание, В:
  • 2 аккумуляторные батареи (типа “Ника”) напряжением, В, ёмкостью, А/ч, не менее
  • сеть переменного тока напряжением, В, частотой, Гц.

9 ± 0.1
220;50
Время непрерывной работы прибора в режиме измерения:
при питании от аккумуляторной батареи, ч, не менее
  • по каналам 1, 2, 4
  • по каналу 3
    при питании от сети переменного тока, ч, не менее (*)
  • по каналам 1, 2, 4
  • по каналу 3


7
3.5

30
15
Диапазон рабочих температур, оС -30 ... +45
Влажность (при температуре окружающего воздуха 24оС), % 90.0
Потребляемая мощность, не более
при питании прибора от сети ~220В, 50Гц, ВА
при питании прибора от АКБ в режиме измерения
  • по каналам 1,2,4, ВА
  • по каналу 3, ВА

0.8

0.2
0.4
Габариты, мм 220х110х60
Масса, не более, кг 0.75

(*) Примечание: определяется объемом встроенной внутренней памяти прибора

Прибор ПКИ-02 заменяет приборы: Ц43313.1; М231; ЭВ2234, а также самописец Н399
