ПДУ поплавковые датчики уровня
Поплавковые датчики уровня ПДУ используются для контроля уровня сточных вод, химически агрессивных жидкостей или пищевых продуктов, в т.ч. вязких жидкостей. Подходят для измерения как текущего, так и предельного (максимального или минимального) уровня жидкости. Устойчивы к пене и пузырькам.
Для контроля уровня невязких жидкостей выпускаются датчики уровня с цилиндрическим поплавком (ПДУ-1, ПДУ-2), для контроля уровня вязких жидкостей - с шарообразным поплавком (ПДУ-3). По способу монтажа различают датчики с горизонтальным и вертикальным монтажом.
Одноуровневые датчики:
Модель |
Тип монтажа |
Вид поплавка |
Длина штока L, |
Длина штока L |

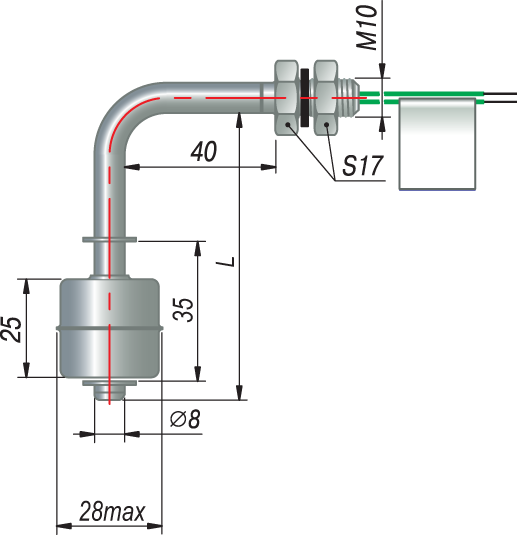

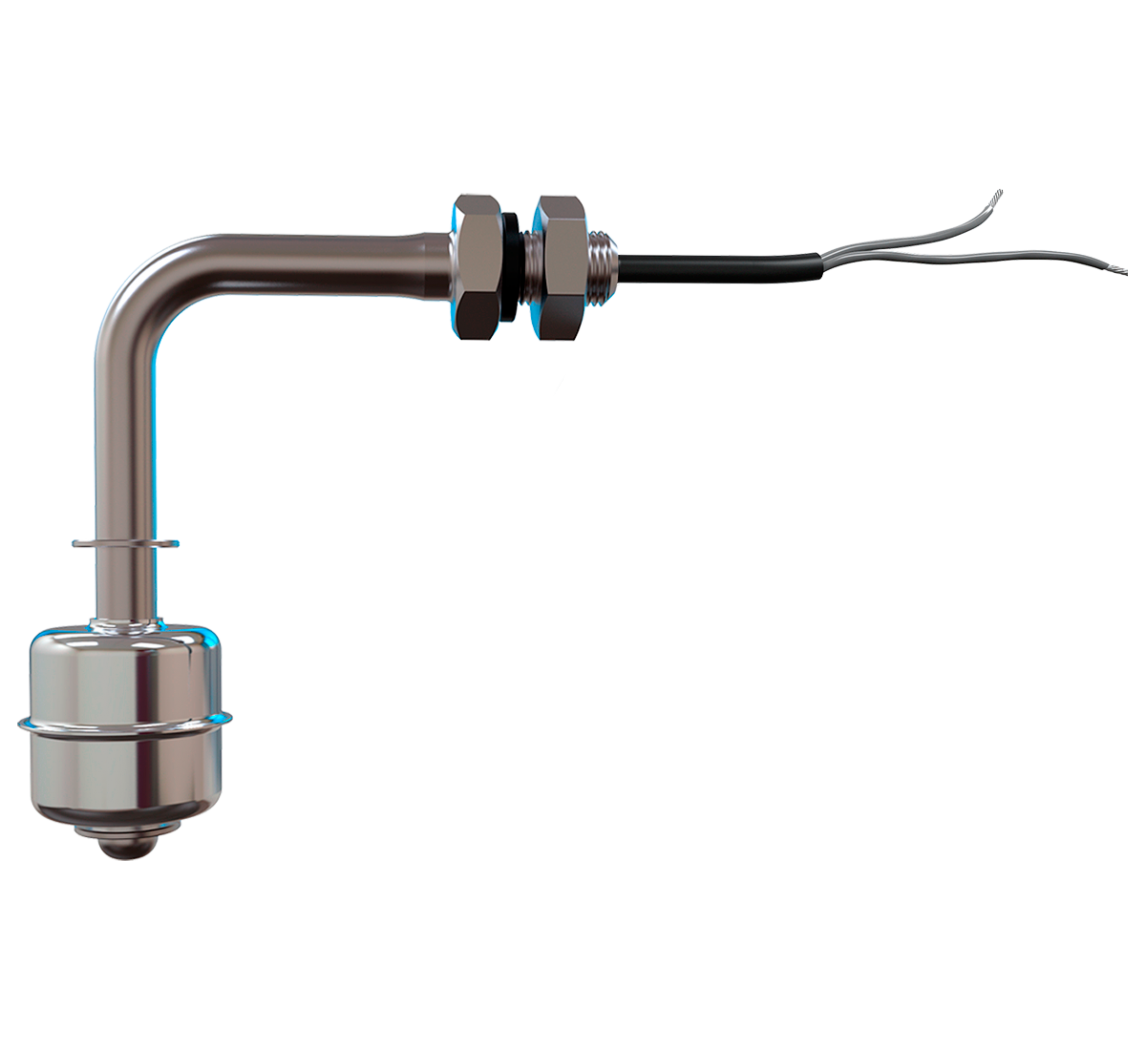

ПДУ-1.1 |
Горизонтальный |
Цилиндрический |
76 мм |
2500 мм |

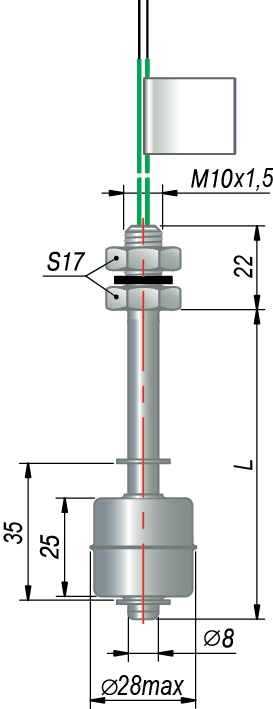

ПДУ-2.1 |
Вертикальный |
Цилиндрический |
40 мм |
2500 мм |

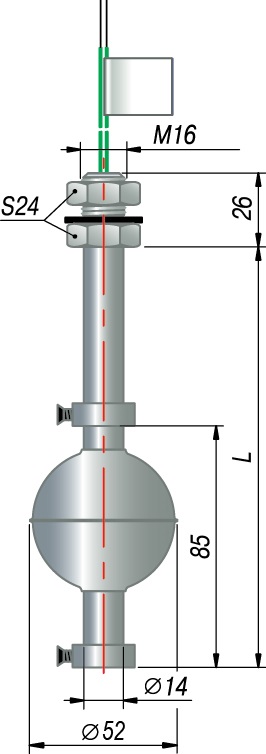

ПДУ-3.1 |
Вертикальный |
Шарообразный |
85 мм |
3000 мм |

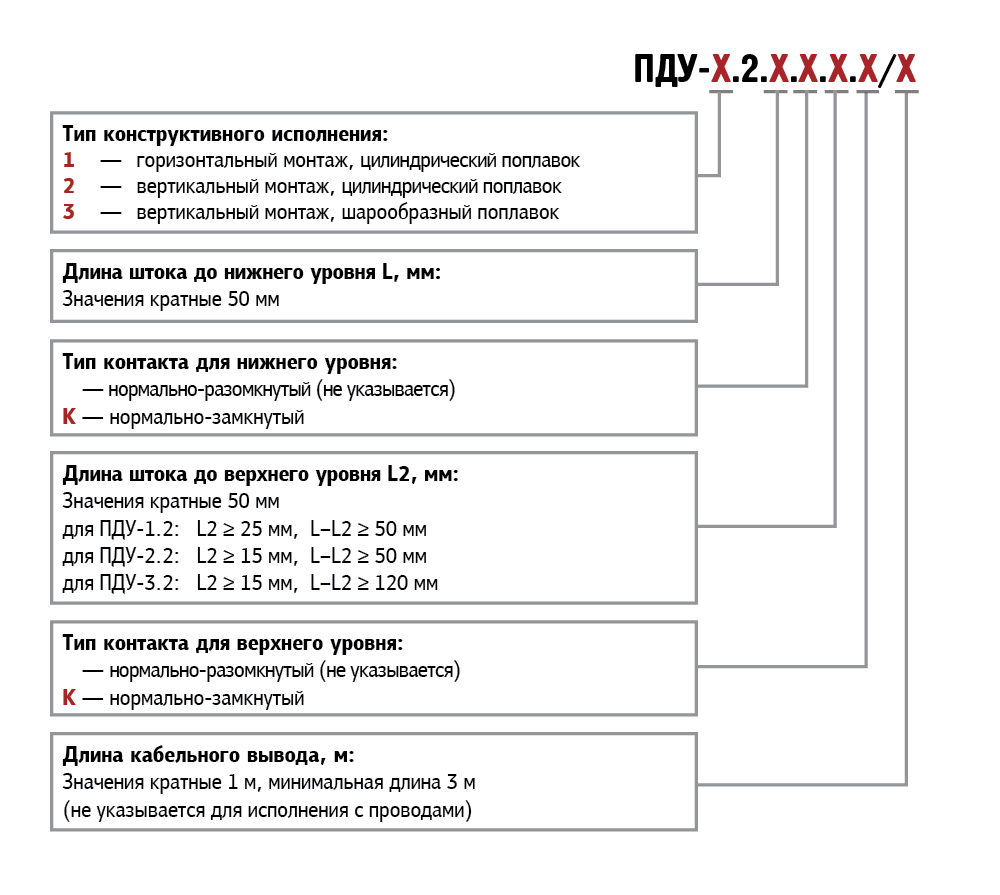

Двухуровневые датчики:
Модель |
Тип монтажа |
Вид поплавка |
Длина штока L |

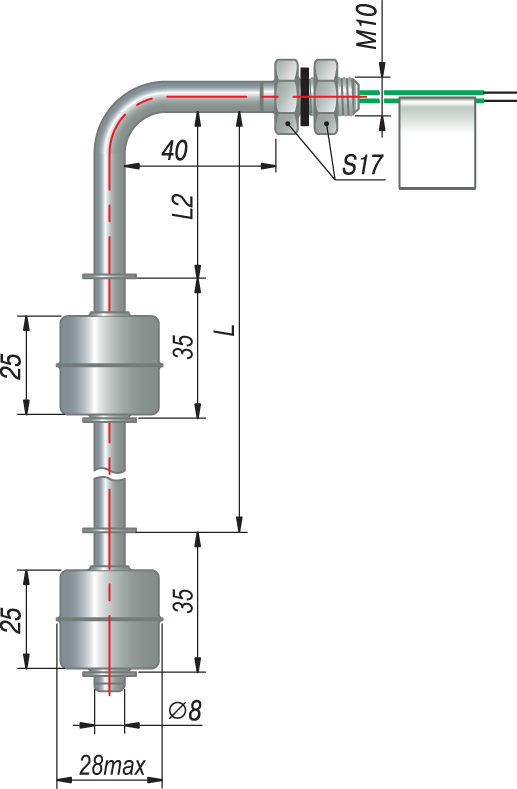

ПДУ-1.2 |
Горизонтальный |
Цилиндрический |
2500 мм |

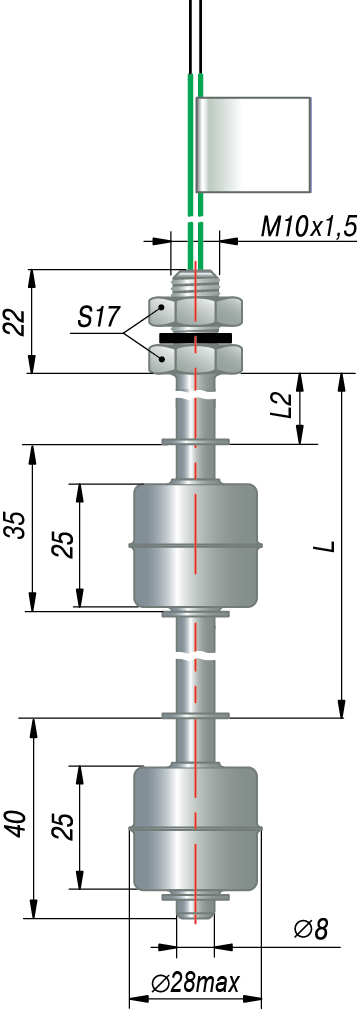

ПДУ-2.2 |
Вертикальный |
Цилиндрический |
2500 мм |

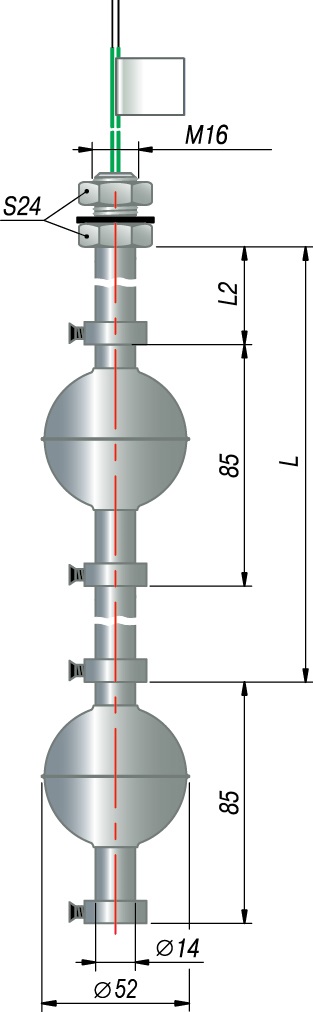

ПДУ-3.2 |
Вертикальный |
Шарообразный |
3000 мм |

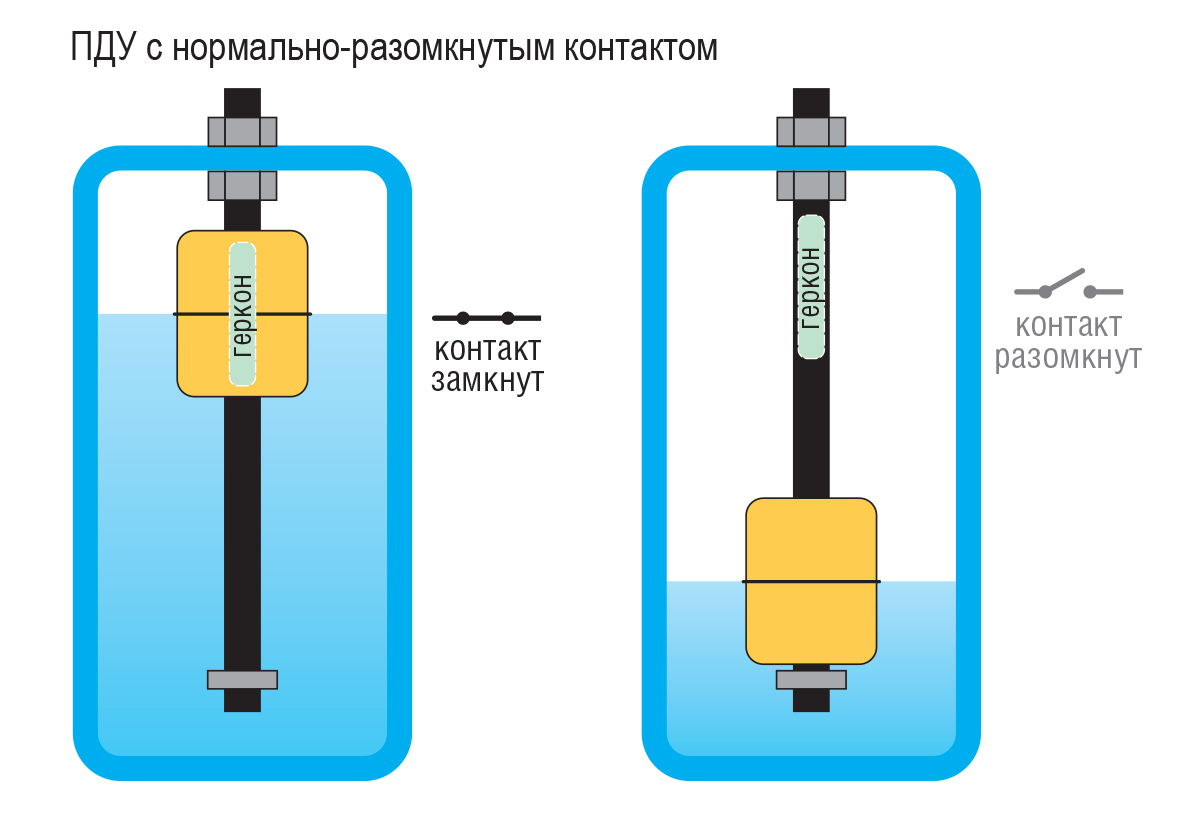

Датчик уровня имеет поплавок, передвигающийся по вертикальному штоку. Внутри поплавка находится постоянный магнит, а в штоке, представляющем собой полую трубку, находится геркон. Герконовый контакт срабатывает при приближении магнита. Если установка датчика сверху емкости невозможна, то поплавковый датчик уровня можно вмонтировать в стенку емкости или в дно.
|
|
|
|
