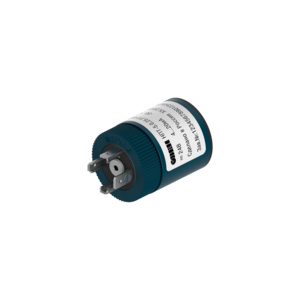

НПТ-5 нормирующий преобразователь с коммутационным разъемом DIN
НПТ-5 разработан для датчиков температуры ДТСхх2 и ДТС3ххх c DIN 43650 и присоединяется к ним с помощью разъема DIN 43650. Подходит для аналогичных датчиков сторонних производителей с таким же типом разъема.
Благодаря использованию нормированного сигнала существенно снижается влияние электромагнитных помех, упрощается подключение к системам автоматизации и значительно увеличивается возможная длина линии связи.
Термосопротивления c DIN 43650 применяются с НПТ-5 в системах промышленной автоматизации, на объектах теплоэнергетики, в системах мониторинга температуры на производственных линиях, в котельных и других технологических установках, где требуется точное и стабильное измерение температуры с возможностью удалённой передачи сигнала.
НПТ-5-нормирующий преобразователь сигналов термометров сопротивления в выходной сигнал постоянного тока 4…20 мА.
НПТ-5 разработан для датчиков температуры ДТСхх2 и ДТС3ххх c DIN 43650 и присоединяется к ним с помощью разъема DIN 43650. Так же подходит для аналогичных датчиков сторонних производителей с таким же типом разъема.
Благодаря использованию нормированного сигнала существенно снижается влияние электромагнитных помех, упрощается подключение к системам автоматизации и значительно увеличивается возможная длина линии связи.
Термосопротивления c DIN 43650 применяются с НПТ-5 в системах промышленной автоматизации, на объектах теплоэнергетики, в системах мониторинга температуры на производственных линиях, в котельных и других технологических установках, где требуется точное и стабильное измерение температуры с возможностью удалённой передачи сигнала.
Технические характеристики:
|
Параметр |
Значение |
|
Номинальное значение напряжения питания постоянного тока |
24 В |
|
Потребляемая мощность при напряжении питания 24 В |
Не более 0,8 Вт |
|
Выходной сигнал |
от 4 до 20 мА |
|
Выходной сигнал при аварии на входе |
от 21 до 22,5 мА |
|
Вид зависимости «ток от температуры» |
линейная |
|
Основная приведенная погрешность преобразования: |
0,1 % 0,25 % |
|
Разъем |
DIN типа 43650 |
|
Диапазон рабочих температур |
-40…+60 ⁰С |
|
Степень защиты корпуса |
IP30 |
|
Средняя наработка на отказ, не менее |
100 000 ч |
|
Средний срок службы |
Не менее 12 лет |
Характеристики подключаемых датчиков
Тип датчика для подключения: термосопротивление
Схема подключения ТС: 2-,3-,4-проводная
|
Тип НСХ |
Диапазон преобразования |
Основная приведенная погрешность преобразования, % |
|
|
Максимальный |
Минимальный |
||
|
50М |
-180…+200 ⁰С |
100 ⁰С |
±0,25 |
|
100М |
-180…+200 ⁰С |
±0,1; ±0,25 |
|
|
Pt100 |
-200…+850 ⁰С |
±0,1; ±0,25 |
|
|
Pt500 |
-200…+850 ⁰С |
±0,1; ±0,25 |
|
|
Pt1000 |
-200…+850 ⁰С |
±0,1; ±0,25 |
|
|
50П |
-200…+850 ⁰С |
±0,25 |
|
|
100П |
-200…+850 ⁰С |
±0,1; ±0,25 |
|
