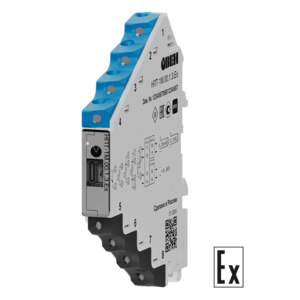

НПТ-1М.00.1.3.Ех активный барьер искрозащиты с межповерочным интервалом 5 лет
НПТ-1М.Ex-активный барьер искрозащиты для термопар, термосопротивлений, потенциометров и сопротивлений, преобразующий их сигналы в унифицированные сигналы тока и напряжения: 4…20 мА, 0…20 мА, 0…5 мА, 0…10 В, 0…5 В, 2…10 В.
Применяется в системах регулирования, сигнализации и аварийной защиты на взрывопожароопасных участках, где присутствуют взрывоопасные смеси газов или паров, легковоспламеняющиеся и взрывчатые вещества, а также на рудничных шахтах с присутствием метана.
Благодаря наличию гальванической развязки не требуется заземление, а надежность системы и «помехоустойчивость» повышается.
НПТ-1М.Ех имеет маркировки взрывозащиты [Ex ia Ma] I, [Ex ia Ga] IIC, [Ex ia Da] IIIC.
Является средством измерения, межповерочный интервал 5 лет.
Преобразователи монтируются вплотную друг к другу на DIN-рейке без риска перегрева. Устройство стабильно работает в широком диапазоне температур от -40 до +70 °C, что удобно для применения в разных условиях эксплуатации.
Корпус прибора отличается малой глубиной, что позволяет размещать его в шкафах с ограниченным пространством. Особая форма корпуса в виде «ёлочки» и зажимные клеммы, повернутые на 15°, обеспечивают удобство монтажа.
Технические характеристики:
|
Номинальное значение напряжения питания постоянного тока |
=24 В |
|
Диапазон допустимых напряжений питания постоянного тока |
10…36 В |
|
Гальваническая развязка питания от входов/выходов |
2500 В |
|
Тип подключения питания |
Отдельными проводами |
|
Тип датчика |
ТС, ТП, сопротивление, потенциометры |
|
Схем подключения ТС |
2-, 3- или 4-проводная |
|
Гальваническая развязка домена «входы» от домена «выходы» |
2500 В |
|
Номинальный диапазон выходного сигнала преобразователя |
Ток |
4…20, 0…20, 0…5 мА |
|
Напряжение |
0…10, 2…10, 0…5 В |
|
|
Выходной сигнал при аварии на входе (обрыв или КЗ датчика) |
Ток |
4…20 – 21…23 мА Ток 0…20 – 21…23 мА Ток 0…5 – 5…6 мА |
|
Напряжение |
0…10 – 10…11 В 2…10 – 10…11 В 0…5 – 5…5,5 В |
|
|
Функция преобразования входных сигналов |
Линейная |
|
|
Допустимое сопротивление нагрузки |
Не более 480 Ом – для тока Не менее 1000 Ом – для напряжения |
|
|
Время установления рабочего режима (предварительный прогрев) после включения напряжения питания, не более |
15 мин. |
|
Время установления выходного сигнала после изменения входного сигнала, не более |
2 с |
|
Питание выходного сигнала |
От встроенного источника |
|
Разъем для конфигурирования |
USB Type-C |
|
ПО для конфигурирования |
Owen Configurator |
|
Основная приведенная погрешность преобразования, не более |
- при работе с ТС |
0,25 % |
|
- при работе с ТП |
0,5 % |
|
|
Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 °С, не более |
- при работе с ТС |
0,125 % |
|
- при работе с ТП |
0,25 % |
|
Габаритные размеры |
(12×107×89) ± 1 мм |
|
Степень защиты корпуса |
IP20 |
|
Степень защиты клемм |
IP20 |
|
Масса в упаковке, не более |
0,3 кг |
|
Диапазон рабочих температур |
-40…+70 °С |
|
Относительная влажность воздуха, не более |
95 % |
|
Атмосферное давление |
84…106,7 кПа |
|
Устойчивость к механическим воздействиям |
Группа №2 по ГОСТ Р 52931 |
|
Устойчивость к электромагнитным воздействиям |
Прибор соответствует требованиям ГОСТ 30804.6.1-2013 и ГОСТ 30804.6.2-2013 |
|
Уровень излучения радиопомех (помехоэмиссии) |
По ГОСТ 30804.6.3-2013 |
