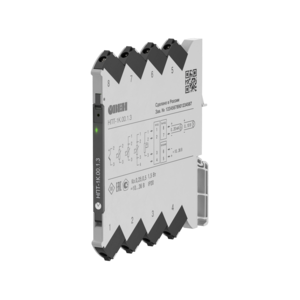

НПТ-1К.00.1.3.Ех активный барьер искрозащиты с маркировкой [Ex ia Ga] IIC и межповерочным интервалом 2 года

Главная » КАТАЛОГ » Технологические оборудование и приборы » Измерители-регуляторы ТРМ, сигнализаторы уровня САУ » НПТ-1К.00.1.3.Ех активный барьер искрозащиты с маркировкой [Ex ia Ga] IIC и межповерочным интервалом 2 года

19 215 руб.

Заказать прибор

НПТ-1К Ex-активный барьер искрозащиты для термопар, термосопротивлений, потенциометров и сопротивлений, преобразующий их сигналы в унифицированные сигналы тока и напряжения: 4…20 мА, 0…20 мА, 0…5 мА, 0…10 В, 0…5 В, 2…10 В.

Применяются в системах, где присутствуют взрывоопасные газовые среды.

Преобразователь легко интегрируется в системы промышленной автоматизации. Благодаря компактному корпусу НПТ-1К Ех занимает минимум места на дин-рейке-всего 6,1 мм.

НПТ-1К.Ех имеет маркировку взрывозащиты [Ex ia Ga] IIC.

Является средством измерения, межповерочный интервал - 2 года.

Технические характеристики:

Номинальное значение напряжения питания постоянного тока		=24 В
Диапазон допустимых напряжений питания постоянного тока		10…36 В
Гальваническая развязка питания от входов/выходов		2500 В
Тип подключения питания		Отдельными проводами

Тип датчика		ТС, ТП, сопротивление, потенциометры
Схем подключения ТС		2, 3, 4 - w
Гальваническая развязка домена «входы» от домена «выходы»		2500 В

Номинальный диапазон выходного сигнала преобразователя	Ток	4…20, 0…20, 0…5 мА
	Напряжение	0…10, 2…10, 0…5 В
Выходной сигнал при аварии на входе (обрыв или КЗ датчика)	Ток	4…20 – 21…23 мА 0…20 – 21…23 мА 0…5 – 5…6 мА
	Напряжение	0…10 – 10…11 В 2…10 – 10…11 В 0…5 – 5…5,5 В
Функция преобразования входных сигналов	Линейная
Допустимое сопротивление нагрузки	Не более 480 Ом – для тока Не менее 1000 Ом – для напряжения

Время установления рабочего режима (предварительный прогрев) после включения напряжения питания, не более		15 мин.
Время установления выходного сигнала после изменения входного сигнала, не более		2 с
Питание выходного сигнала		От встроенного источника

Разъем для конфигурирования		Micro Usb
ПО для конфигурирования		Конфигуратор НПТ v4.1.0.742

Основная приведенная погрешность преобразования, не более	- при работе с ТС	0,25 %
	- при работе с ТП	0,5 %
Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 °, не более	- при работе с ТС	0,125 %
	- при работе с ТП	0,25 %

Габаритные размеры		(6,1×113×115) ± 1 мм
Степень защиты корпуса		IP20
Степень защиты клемм		IP20
Масса в упаковке, не более		0,2 кг

Диапазон рабочих температур		-40…+70 °С
Относительная влажность воздуха, не более		95 %
Атмосферное давление		84…106,7 кПа
Устойчивость к механическим воздействиям		Группа №2 по ГОСТ Р 52931
Устойчивость к электромагнитным воздействиям		Класс А, критерий качества функционирования А по ГОСТ Р МЭК 61326-1-2014
Уровень излучения радиопомех (помехоэмиссии)		По ГОСТ 30804.6.3-2013

Маркировка

[Ex ia Ga] IIC

Максимальные значения для подключения по цепи датчика
Максимальное напряжение постоянного тока или эффективное значение переменного, Um, В	250
Максимальное выходное напряжение, Uo, В	5,88
Максимальный выходной ток, Io, мА	99
Максимальная выходная мощность, Ро, Вт	0,145
Максимальная внешняя емкость, Со, мкФ	5,88
Максимальная внешняя индуктивность, Lo, мГн	3,62
