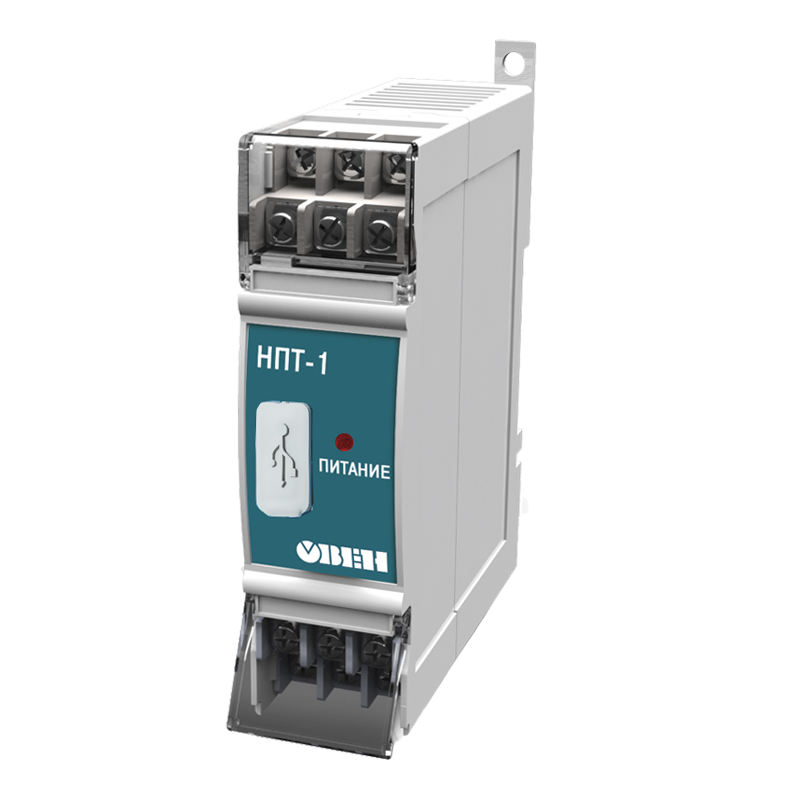

НПТ-1 нормирующий преобразователь

Главная » КАТАЛОГ » Технологические оборудование и приборы » Измерители-регуляторы ТРМ, сигнализаторы уровня САУ » НПТ-1 нормирующий преобразователь

цена по запросу

Заказать прибор

Нормирующий преобразователь НПТ-1 предназначен для преобразования значения температуры, измеренной при помощи термопары или термосопротивления, в унифицированный сигнал постоянного тока 0 (4) - 20 мА. Может использоваться во вторичных приборах систем автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности, а также в коммунальном хозяйстве, диспетчеризации, телемеханических информационно-измерительных комплексах и т.д.

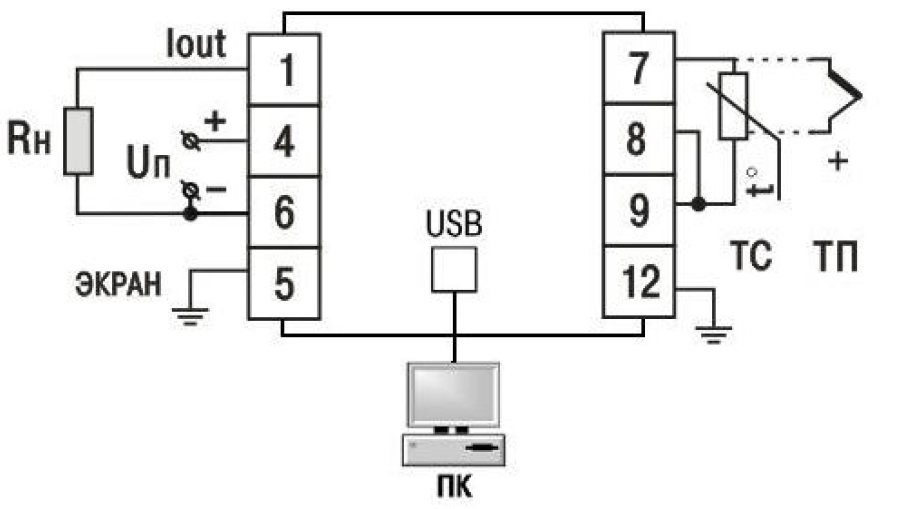

ФункцииТехнические характеристикиКомплект поставкиСхема подключения

Преобразование сигналов термодатчиков в унифицированный сигнал 0 (4) ... 20 мА;
Универсальный вход;
Поддержка большинства известных типов термодатчиков;
Высокая точность преобразования;
Высокая разрешающая способность;
Настройка по интерфейсу USB 2.0;
Рабочий диапазон температур -40 ... +85°С;
Высокая надежность (соответствие ГОСТ Р 51522-99 по ЭМС, класс А).

Номинальное значение напряжения питания (постоянного тока)	24 В
Диапазон допустимых напряжений питания (постоянного тока)	12 - 36 В
Потребляемый ток, не более:
- для рабочего режима	35 мА
- для режима конфигурирования (питание осуществляется от USB-Host)	50 мА
Номинальный диапазон выходного тока преобразователя	0 - 20 мА, 4 - 20 мА
Функция преобразования входных сигналов	монотонно возрастающая или убывающая
Нелинейность преобразования, не хуже	± 0,1%
Разрядность аналого-цифрового преобразователя, не менее:
- при работе с термометрами сопротивления	15 бит
- при работе с термопарами	14 бит
Разрядность ЦАП, не менее	11 бит
Сопротивление каждого провода, соединяющего преобразователь с датчиками, не более	100 Ом
Допустимое отклонение сопротивлений проводов при трехпроводной схеме подключения ТС, не более	0,01% от R0
Номинальное значение сопротивления нагрузки (при напряжении питания 24 В)	250 Ом ± 5%
Максимально допустимое сопротивление нагрузки (при напряжении питания 36 В)	1200 Ом
Пульсации выходного сигнала	0,6%
Время установления рабочего режима (предварительный прогрев), не более	15 мин.
Время установления выходного сигнала после скачкообразного изменения входного, не более	1 с
Время непрерывной работы	круглосуточно
Интерфейс связи с ПК	USB 2.0 Full Speed
Габаритные размеры	98 х 82 х 22 мм
Масса, не более	500 г
Средняя наработка на отказ, не менее	500 000 ч
Средний срок службы, не менее	12 лет
