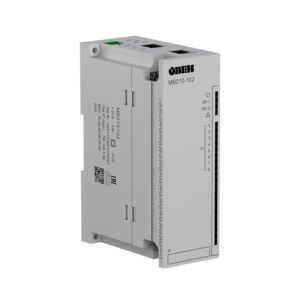

МВ210-102 модуль аналогового ввода с быстрыми входами (AI)
Модуль предназначен для измерения аналоговых сигналов, преобразования измеренных величин в значения физических величин и последующей передачи их в сеть Ethernet.
Используются для расширения сигналов контроллера ОВЕН ПЛК210.
|
Коммуникационные возможности |
|
|
Интерфейс обмена |
Сдвоенный Ethernet 10/100 Mbit |
|
Интерфейс конфигурирования |
USB 2.0 (MicroUSB), Ethernet (RJ-45) |
|
Поддерживаемые протоколы |
Modbus TCP (до 4-х одновременных соединений) MQTT SNMP NTP |
Особенности:
1) Быстрые унифицированные аналоговые входы для измерения сигналов тока и напряжения
2) Индивидуальная конфигурация для каждого входа
3) Сдвоенный 2-портовый Ethernet-коммутатор
4) Поддержка технологии Ethernet Bypass позволяет передавать данные из одного порта в другой и не терять связь с остальными модулями при возникновении нештатной ситуации
5) Широкий диапазон рабочих температур: -40…+55 °С
6) Непрерывный профиль измерений во внутреннюю flash память (архив)
7) Поддержка облачного сервиса OwenCloud
Технические характеристики:
|
Модификация |
МВ210-102 |
|
Входы |
|
|
Количество входов |
8 FAI |
|
Разрядность АЦП |
16 бит |
|
Типы поддерживаемых сигналов |
0…5 мА 0…20 мА 4…20 мА 0…1 В 0…10 В |
|
Характеристики аналоговых входов (FAI) |
|
|
Гальваническая развязка входов |
– |
|
Предел основной приведенной погрешности * |
|
|
- 0…1 В (фильтр 1) |
± 0,5 % |
|
- 0…1 В (фильтры 2-5) |
± 0,25 % |
|
- 0…10 В (фильтры 1-5) |
± 0,25 % |
|
- 0…5 мА (фильтры 1-5) |
± 0,5 % |
|
- 0…20 мА (фильтры 1-5) |
± 0,25 % |
|
Максимальная дополнительная погрешность, вызванная влиянием электромагнитных помех |
0,2 % |
|
Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 °С |
|
|
- 0…10 В |
не более 0,03 % |
|
- 0…1 В, 0…20 мА, 4…20 мА |
не более 0,075 % |
|
Время опроса одного входа |
12 мс |
|
Входное сопротивление канала измерения |
|
|
- 0…1 В, 0…10 В |
не менее 10 Мом |
|
- 0…5 мА |
не более 200 Ом |
|
- 0…20 мА, 4…20 мА |
не более 100 Ом |
|
Питание |
|
|
Напряжение питания |
=10…48 (номинальное =24) В |
|
Потребляемая мощность |
не более 4 Вт при питании =24 В |
|
Защита от переполюсовки |
есть |
|
Общие параметры |
|
|
Габаритные размеры |
(42×124×83) ±1 мм |
|
Степень защиты корпуса |
IP20 |
|
Монтаж |
на DIN-рейку / на стену |
|
Средний срок службы |
12 лет |
|
Масса |
не более0,4 кг |
|
Условия эксплуатации |
|
|
Температура окружающего воздуха |
-40…+55 °С |
|
Относительная влажность воздуха (при +35 °С без конденсации влаги) |
от 10 до 95 % |
|
Flash-память (архив) |
|
|
Максимальный размер файла архива |
2 кб |
|
Максимальное количество файлов архива |
1000 |
|
Минимальный период записи |
10 сек |
|
Часы реального времени |
|
|
Погрешность хода |
|
|
- при температуре +25 °С |
не более 3 секунды в сутки |
|
- при температуре -40 °С |
не более 10 секунд в сутки |
|
Тип питания |
батарея CR2032 |
|
Время работы часов реального времени на одной батарее |
6 лет |
|
Комплектность |
|
|
Прибор |
1 шт. |
|
Паспорт и Гарантийный талон |
1 экз. |
|
Краткое руководство по эксплуатации |
1 экз. |
|
Кабель патч-корд UTP 5e150 мм |
1 шт. |
|
Клемма питания 2EGTK-5-02P-14 |
1 шт. |
|
Заглушка разъема Ethernet |
1 шт. |
