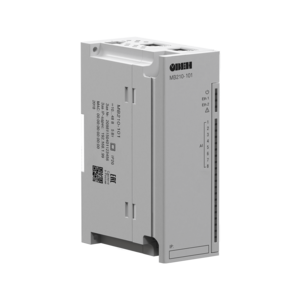

МВ210-101 модуль аналогового ввода с универсальными входами (AI)
Модуль предназначен для измерения аналоговых сигналов, преобразования измеренных величин в значения физических величин и последующей передачи их в сеть Ethernet.
Используются для расширения сигналов контроллера ОВЕН ПЛК210.
|
Коммуникационные возможности |
|
|
Интерфейс обмена |
Сдвоенный Ethernet 10/100 Mbit |
|
Интерфейс конфигурирования |
USB 2.0 (MicroUSB), Ethernet (RJ-45) |
|
Поддерживаемые протоколы |
Modbus TCP (до 4-х одновременных соединений) MQTT SNMP NTP |
Особенности:
1) Универсальные аналоговые входы для подключения термометров сопротивления, термопар, датчиков резистивного типа и унифицированных сигналов тока и напряжения
2) Индивидуальная конфигурация для каждого входа
3) Сдвоенный 2-портовый Ethernet-коммутатор
4) Поддержка технологии Ethernet Bypass позволяет передавать данные из одного порта в другой и не терять связь с остальными модулями при возникновении нештатной ситуации
5) Широкий диапазон рабочих температур: -40…+55 °С
6) Непрерывный профиль измерений во внутреннюю flash память (архив)
7) Поддержка облачного сервиса OwenCloud
Технические характеристики:
|
Модификация |
МВ210-101 |
|
|
Входы |
||
|
Количество входов |
8 AI |
|
|
Разрядность АЦП |
16 бит |
|
|
Типы поддерживаемых сигналов |
унифицированные сигналы: 0…5 мА, 0(4)…20 мА, ±50 мВ, ±1 В термосопротивления: 50М, Cu50, 50П, Pt50, Ni100, 100М, Cu100, 100П, Pt100, Ni500, 500М, Cu500, 500П, Pt500, Ni1000, 1000М, Cu1000, 1000П, Pt1000, ТСМ гр. 23 термопары: L, J, N, K, S, R, B, T, A-1, A-2, A-3 сопротивление: 0…2 кОм, 0…5 кОм |
|
|
Характеристики аналоговых входов (AI) |
||
|
Гальваническая развязка входов |
– |
|
|
Предел основной приведенной погрешности |
унифицированные сигналы |
±0,25 % |
|
термосопротивления |
±0,25 % |
|
|
термопары |
±0,5 % |
|
|
сопротивление |
±0,25 % |
|
|
Максимальная дополнительная погрешность, вызванная влиянием электромагнитных помех |
не более 0,3 % |
|
|
Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 °С |
термосопротивления |
не более 0,125 % |
|
термопары |
не более 0,25 % |
|
|
Время опроса одного входа* |
унифицированные сигналы |
не более 0,6 сек |
|
термосопротивления |
не более 0,9 сек |
|
|
термопары |
не более 0,6 сек |
|
|
сопротивления |
не более 0,6 сек |
|
|
Сопротивление встроенного токоизмерительного резистора |
51 Ом |
|
|
Питание |
||
|
Напряжение питания |
=10…48 (номинальное =24) В |
|
|
Потребляемая мощность |
не более 4 Вт при питании =24 В |
|
|
Защита от переполюсовки |
есть |
|
|
Общие параметры |
||
|
Габаритные размеры |
(42×124×83) ±1 мм |
|
|
Степень защиты корпуса |
IP20 |
|
|
Монтаж |
на DIN-рейку / на стену |
|
|
Средний срок службы |
10 лет |
|
|
Масса |
не более0,4 кг |
|
|
Условия эксплуатации |
||
|
Температура окружающего воздуха |
-40…+55 °С |
|
|
Относительная влажность воздуха (при +35 °С без конденсации влаги) |
от 10 до 95 % |
|
|
Flash-память (архив) |
||
|
Максимальный размер файла архива |
2 кб |
|
|
Максимальное количество файлов архива |
1000 |
|
|
Минимальный период записи |
10 сек |
|
|
Часы реального времени |
||
|
Погрешность хода |
при температуре +25 °С |
не более 1 секунды в сутки |
|
при температуре -40 °С |
не более 3 секунд в сутки |
|
|
Тип питания |
батарея CR2032 |
|
|
Время работы часов реального времени на одной батарее |
6 лет |
|
|
Комплектность |
||
|
Прибор |
1 шт. |
|
|
Паспорт и Гарантийный талон |
1 экз. |
|
|
Краткое руководство по эксплуатации |
1 экз. |
|
|
Кабель патч-корд UTP 5e150 мм |
1 шт. |
|
|
Клемма питания 2EGTK-5-02P-14 |
1 шт. |
|
|
Заглушка разъема Ethernet |
1 шт. |
|
