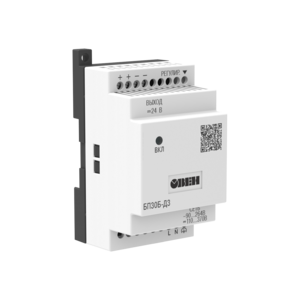

БП30Б-Д3-24С блок питания для тяжелых условий эксплуатации
Блоки питания БП30Б-С, БП60Б-С, БП120Б-C предназначены для питания стабилизированным напряжением 24 В постоянного тока приборов автоматики и других радиоэлектронных устройств.
Преимущества:
- Сохраняют стабильное выходное напряжение и выходную мощность в широком диапазоне температур: от -40 до +70 °С.
- Выдерживают перегрузку по току до 110 %.
- Имеют низкий уровень пульсаций выходного напряжения.
- Обеспечивают высокий КПД (более 85 %).
- Защищают от короткого замыкания в цепях 24 В постоянного тока.
- Не требует дополнительного охлаждения.
Выпускаются в пластиковых корпусах с креплением на DIN-рейку. Все компоненты блоков питания БПхБ-С протестированы на устойчивую работу в условиях низких (до -40 ºС) и высоких (до +70 ºС) температур.
Технические характеристики:
|
Параметр |
Значение |
|
Входное напряжение: |
|
|
– переменного тока |
90...264 В |
| – постоянного тока | 110...370 В |
|
Частота входного переменного напряжения |
47...63 Гц |
|
Коррекция выходного напряжения |
22...26 В |
|
Нестабильность выходного напряжения при изменении напряжения питания |
±0,2 % |
|
Нестабильность выходного напряжения при изменении тока нагрузки от 0,1 Imax до Imax |
±0,25 % |
| Электрическая прочность изоляции: | |
|
– вход – выход (действующее значение) |
3 кВ |
| – вход – корпус (действующее значение) | 1,5 кВ |
|
Коэффициент полезного действия |
Не менее 85 % |
|
Степень защиты корпуса (со стороны передней панели) |
IP20 |
Условия эксплуатации
|
Параметр |
Значение |
|
Температура окружающего воздуха |
–40...+70 °С |
|
Атмосферное давление |
86...106,7 кПа |
|
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) |
не более 80 % |
Электрические характеристики
|
Модификация прибора |
Мощность, Вт |
Выходное напряжение, В |
Макс. выходной ток, А |
Амплитуда пульсации выходного напряжения, мВ |
|
БП30Б-Д3-24C |
30 |
24 |
1,25 |
120 |
|
БП60Б-Д4-24C |
60 |
24 |
2,5 |
120 |
|
БП120Б-Д9-24C |
120 |
24 |
5 |
120 |
