БП12Б-Д1-12 блок питания для датчиков
Блоки питания БП12Б предназначены для питания датчиков стабилизированным напряжением постоянного тока.
Максимальная выходная мощность: 12 Вт, имеет выходного напряжения: 12, 24 В.

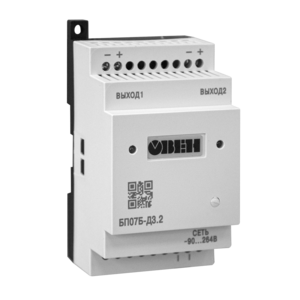

Блоки питания выпускаются в пластиковых корпусах с креплением на DIN-рейку.
Основные функции:
- Преобразование переменного / постоянного напряжения в постоянное стабилизированное напряжение.
- Один гальванически изолированный канал питания датчиков.
- Стабильная работа в широком диапазоне входных напряжений без снижения характеристик выходного напряжения.
- Защита от перенапряжения и импульсных помех на входе.
- Защита от перегрузки, короткого замыкания и перегрева.
- Индикация о наличии напряжения на выходе.
Технические характеристики:
|
Параметр |
Значение |
| Входное напряжение: | |
|
– переменного тока |
90...264 В |
| – постоянного тока | 110...370 В |
|
Частота входного переменного напряжения |
47...63 Гц |
|
Выходное напряжение |
|
|
Коррекция выходного напряжения |
22…26 В |
|
Нестабильность выходного напряжения при изменении напряжения питания |
±0,2 % |
|
Нестабильность выходного напряжения при изменении тока нагрузки от 0,1 Imax до Imax |
±0,25 % |
| Электрическая прочность изоляции: | |
|
– вход - выход (действующее значение) |
3 кВ |
| – вход - корпус (действующее значение) | 1,5 кВ |
|
Коэффициент полезного действия |
Не менее 85% |
|
Степень защиты корпуса (со стороны передней панели) |
IP20 |
Условия эксплуатации
|
Параметр |
Значение |
|
Температура окружающего воздуха |
|
|
Атмосферное давление |
86...106,7 кПа |
|
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) |
не более 80 % |
Электрические характеристики
|
Модификация прибора |
Количество каналов |
Суммарная мощность, Вт |
Мощность в канале, Вт |
Выходное напряжение в канале, В |
Макс. ток нагрузки в канале, А |
Амплитуда пульсации выходного напряжения, мВ |
|
БП07Б-Д3.2-24 |
2 |
7 |
3,5 |
24±0,48 % |
0,145 |
60 |
|
БП07Б-Д3.2-36 |
2 |
7 |
3,5 |
36±0,72 % |
0,095 |
60 |
|
БП12Б-Д1-12 |
1 |
12 |
12 |
12±1 % |
1 |
30 |
|
БП12Б-Д1-24 |
1 |
12 |
12 |
24±1 % |
0,5 |
60 |
|
БП14Б-Д4.2-24 |
2 |
14 |
7,0 |
24±0,48 % |
0,29 |
60 |
|
БП14Б-Д4.2-36 |
2 |
14 |
7,0 |
36±0,72 % |
0,19 |
60 |
|
БП14Б-Д4.4-24 |
4 |
14 |
3,5 |
24±0,48 % |
0,145 |
60 |
|
БП14Б-Д4.4-36 |
4 |
14 |
3,5 |
36±0,72 % |
0,095 |
60 |
