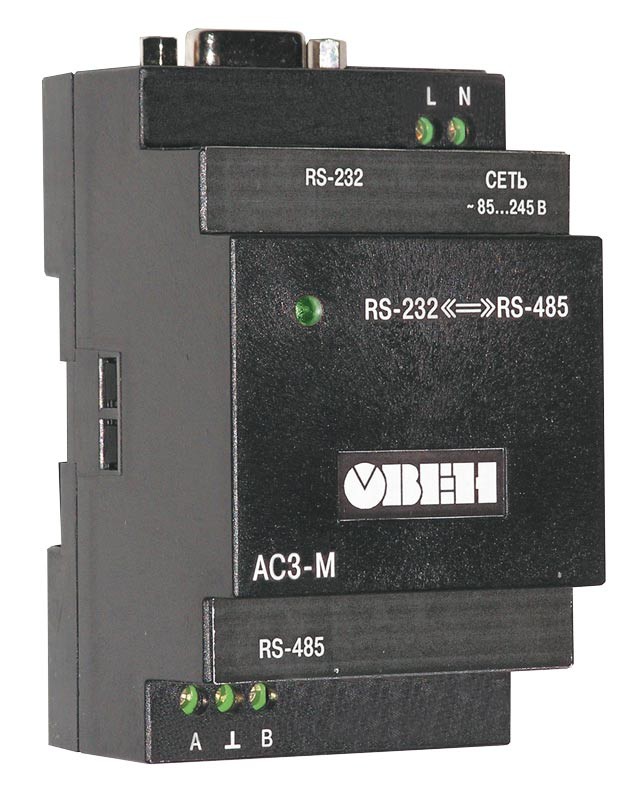

АС3-М преобразователь интерфейсов RS-232 - RS-485

Главная » КАТАЛОГ » Технологические оборудование и приборы » Измерители-регуляторы ТРМ, сигнализаторы уровня САУ » АС3-М преобразователь интерфейсов RS-232 - RS-485

цена по запросу

Заказать прибор

Предназначен для взаимного преобразования сигналов интерфейсов RS-232 и RS-485. Позволяет подключать к промышленной информационной сети RS-485 устройство с интерфейсом RS-232 (персональный компьютер, считыватель штрих-кодов, электронные весы и т.д.).

ФункцииСписок подключаемых приборовТехнические характеристикиКомплект поставки

Взаимное преобразование сигналов интерфейсов RS-485 и RS-232;
Автоматическое определение направления передачи данных;
Гальваническая изоляция входов между собой и от питающей сети;
Напряжение питания = 24 В или ~ 220 В;
Встроенные согласующие резисторы.

Номинальное напряжение питания
- переменное (для АС3-М-220)	85 ... 245 В, 47 ... 60 Гц
- постоянное (для АС3-М-024)	10 ... 30 В
Потребляемая мощность	не более 0,5 ВА
Допустимое напряжение гальванической изоляции входов	не менее 1500 В

Интерфейс RS-232

Диапазон напряжения входного сигнала	± 5 … 15 В
Диапазон напряжения выходного сигнала	± 9 … 11 В
Длина линии связи с внешним устройством	не более 10 м
Скорость обмена данными	до 115200 бит/с
Используемые линии передачи данных	TxD, RxD, GND

Интерфейс RS-485

Диапазон напряжения входного сигнала	0,2 … 5 В
Диапазон напряжения выходного сигнала	1,5 … 5 В
Длина линии связи с внешним устройством	не более 1200 м
Количество приборов в сети:
- без использования усилителя сигнала	не более 32
- с использованием усилителя сигнала	не более 256
Используемые линии передачи данных	А (D+), В (D-)

Корпус

Габаритные размеры	54 х 95 х 57 мм
Степень защиты	IP20
Крепление	на DIN-рейку

Условия эксплуатации

Температура окружающего воздуха	-20 ... +75°С
Атмосферное давление	84 ... 106,7 кПа
Относительная влажность воздуха (при +25°С и ниже)	не более 80%
