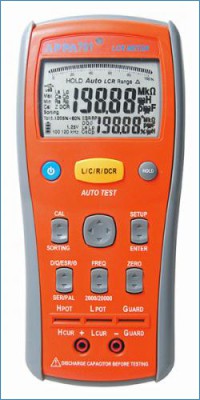

APPA 703 измеритель RLC

Главная » КАТАЛОГ » Технологические оборудование и приборы » Электроизмерительные приборы » Измерители RLC » APPA 703 измеритель RLC

поверка приобретается отдельно

27 504 руб.

Заказать прибор

Краткие характеристики измерителя APPA 703

Портативный измеритель RLC (автовыбор) режима L/ C/ R: 0,01 Ом…20 МОм (Z, Rdc);
Емкость 20 пФ…20 мФ;
Индуктивность 20 мкГн…2000 Гн;
Q/D/ЭПС;
Базовая погрешность ±0,2%;
Тест-сигнал 100, 120 Гц, 1, 10, 100 кГц и 0,05/0,25/1 В (фиксированные);
Режим измерения фазового сдвига в диапазоне -90°...+90°;
Скорость измерения 5 изм./сек.;
Компенсация ХХ и КЗ;
Абсолютное значение;
Относительные измерения;
Фиксация max/min;
Интерфейс USB, кабель USB и программное обеспечение;
Индикация 5 разрядов;
Питание 4х1,5 В (АА);
Масса 600 г.;
Ударопрочное пыле-влагозащищенное исполнение.

Назначение измерителя APPA 703

Новые портативные RLC-измерители APPA 701 и APPA 703 имеют широкий диапазон фиксированных частот тестового сигнала: 100 Гц, 120 Гц, 1 кГц, 10 кГц и 100 кГц (последний только для старшей модели - APPA-703).

В обоих измерителях APPA серии 700 реализована уникальная инновационная технология автоматического выбора режима измерений между L / C / R (с одновременной индикацией параметра Q/D), в зависимости от типа подключаемого компонента (радиодетали). Достаточно только включить прибор и подключить объект измерений к входным гнёздам – всё остальное прибор сделает за вас. При необходимости пользователь может выбрать требуемую схему замещения или изменить параметры теста: частоту и уровень сигнала. Кроме того, модель APPA 703 измеряет фазовый сдвиг между напряжением и током.

Среди удобных сервисных функций необходимо отметить автоматическое включение/отключение подсветки ЖК-индиктора, в зависимости от условий освещённости, реализованное благодаря встроенному фотоэлементу, что обеспечивает комфортную работу с прибором и позволяет экономить ресурс батарей питания. Сопряжение измерителя с компьютером осуществляется посредством USB интерфейса. Приборы оснащены стандартным разъёмом микро-USB. Он же является разъёмом для подключения внешнего источника питания.

Внешнее исполнение RLC-измерителей аналогично мультиметрам АРРА 500-й серии и тестерам-мегометрам АРРА 600-й серии.

Внимания заслуживает богатый комплект поставки приборов, в особенности старшей модели серии: руководство по эксплуатации, элементы питания, кабель «банан-крокодил» (2), магнитный держатель (MS-01), и дополнительно для APPA 703: 4-х проводный измерительный кабель с пробником-пинцетом (для SMD компонентов), адаптер питания 220 В, кабель USB, ПО на CD-диске. На практике такого комплекта более чем достаточно для реализации всех функциональных возможностей, заложенных в прибор.

Технические характеристики измерителя параметров RLC APPA 701

Параметр	APPA 700B	APPA 701	APPA 703
Измерение RLC
Сопротивление (Rdc)	20 Ом...200 МОм; Разрешение: 0,001 Ом	Диапазон: 0,01 Ом...20 МОм; Разрешение: 0,001 Ом
Емкость (C)	2 нФ...20 мФ; Разрешение: 0,1 пФ	Диапазон: 20 пФ...20 мФ; Разрешение: 0,001 пФ
Добротность (Q)	Диапазон: 2,000...2000; Разрешение: 0,001	Диапазон:20 мкГн...2000 Гн; Разрешение: 0,001 мкГн
Тангенс угла потерь (D)	Диапазон: 2,000...2000; Разрешение: 0,001	Диапазон: 0,000...999; Разрешение: 0,001
Индуктивность (L)	2 мГн...20 кГн; Разрешение: 0,1 мГн	Диапазон:20 мкГн...2000 Гн; Разрешение: 0,001 мкГн
Фазового сдвига (θ)	Диапазон: -90 ° ... +90 °; Разрешение: 1 °	-	Диапазон: -90 ° ... +90 °; Разрешение: 1 °
Погрешность измерения	Базовая ± 0,2%
Скорость измерения	1,25 измерений/сек
Схема измерения	Параллельная / последовательная
Тест сигнал
Частоты тест-сигнала (Фиксированные)	100 Гц, 120 Гц, 1 кГц	100 Гц, 120 Гц, 1 кГц, 10 кГц	100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц
Уровень тест-сигнала (Фиксированный)	600 мВскз
Дополнительные функции
Режим индикации измерений	Абсолютное значение, ∆ -измерение, Max/Min (APPA 703)
Режим сортировки	10 фикс. номиналов (±0,1%, ±0,2%, ±0,25%, ±0,5%, 1%, 2%, 5%, 10%, 20%, (+80%/-20%))
Интерфейс для связи с ПК	USB (оптоизолированный)
Дисплей
Тип индикатора	1ЖК индикатор: основной экран (R, L, C), дополнительный экран (Q, D, θ , ESR), индикатор параметров режима измерения
Формат индикации	5 разрядов на основном экране (20.000) 5 разрядов на дополнительном экране
Общие данные
Условия эксплуатации	0 ° С... 50 ° С и относительная влажность до 80%
Напряжение питания	АА 4х1,5 В (непрерывная работа 30 ч) или сеть 220В/50Гц через адаптер (APPA 703)
Автоотключение	10 минут
Габаритные размеры	95 × 207 × 52 мм
Масса	0.63 кг
