ПРОМА-ИДМ-010 (ДИ, ДВ, ДИВ, ДД) измерители давления
ПРОМА-ИДМ-010-ДВ - измерители вакуумметрического давления (тягомеры)
ПРОМА-ИДМ-010-ДИВ - измерители вакуумметрического и избыточного давления (тягонапоромеры)
ПРОМА-ИДМ-010-ДИ - измерители избыточного давления (напоромеры)
ПРОМА-ИДМ-010-ДД - измерители перепада давлений воздуха и нейтральных газовых сред (перепадомеры)
исполнения:
резьбовое (Р, 2/4 уставки)
моноблочное (Н и Щ, 2/4 уставки)
с выносным датчиком (Н и Щ, 2/4 уставки)
Измеритель давления ПРОМА-ИДМ-010 (ДИ, ДВ, ДИВ, ДД) предназначен для непрерывного измерения значений:
- вакуумметрического давления (ДВ);
- вакуумметрического и избыточного давления (ДИВ);
- избыточного давления (ДИ);
- перепада давлений воздуха и нейтральных газовых сред (ДД).
ИСПОЛЬЗУЕТСЯ для работы в системах автоматического контроля, регулирования и управления технологическими процессами в теплоэнергетике, системах газораспределения и газопотребления, вентиляции, контроля газовых фильтров, счетчиков и в других отраслях.
Рабочая среда – газ, воздух.
Исполнения:
- щитовое (Щ) под отверстие 48 х 96; корпус пластик;
- настенное (Н); корпус пластик.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Предел допустимой основной погрешности, % |
1 (0,5 для 2 верхних пределов) |
Напряжение питания |
= 24В или ~ 220В, 50Гц |
Индикация показаний |
цифровое табло – 4 знакоместа |
Выходной токовый сигнал аналоговый, мА |
4-20 |
Погрешность токового сигнала, % |
0,5 или 1 |
Количество уставок пределов давления |
2 или 4 |
Зона уставок, % от диапазона |
0-100 |
Дискретность уставок, % от диапазона |
1 |
Температура окружающей среды, °С |
от -20 до +50 |
Степень защиты (код IP) щитовой: лицевая панель / внутренняя часть настенный |
IP54 / IP40 IP54 |
Допустимая нагрузка на контакты реле при 220В, 50Гц или =30В, А |
2 |
Габаритные размеры, мм: длина х ширина х высота щитовой настенный |
114 х 60 х 138 110 х 172 х 50 |
ИСПОЛНЕНИЯ:
Тип |
Модель |
Предел измерений, кПа |
Перегрузка, кПа |
Рабочее давление, МПа |
Класс точности |
Рабочая среда |
Измеритель вакуумметрического давления ПРОМА-ИДМ-010-4х-ДВ ПРОМА-ИДМ-010-ДВ |
ДВ-6 |
-1,6 |
-100 |
|
1 |
Газ, воздух |
-2,5 |
-100 |
|
1 |
|||
-4 |
-100 |
|
0,5 |
|||
-6 |
-100 |
|
0,5 |
|||
ДВ-40 |
-10 |
-100 |
|
1 |
Газ, воздух |
|
-16 |
-100 |
|
1 |
|||
- 25 |
-100 |
|
0,5 |
|||
- 40 |
-100 |
|
0,5 |
|||
Измеритель избыточного давления ПРОМА-ИДМ-010-4х-ДИ ПРОМА-ИДМ-010-ДИ |
ДИ-0,25 |
+0,06 |
+20 |
|
1 |
Газ, воздух |
+0,1 |
+20 |
|
1 |
|||
+0,16 |
+20 |
|
0,5 |
|||
+0,25 |
+20 |
|
0,5 |
|||
ДИ-0,6 |
+0,125 |
+20 |
|
1 |
Газ, воздух |
|
+0,25 |
+20 |
|
1 |
|||
+0,4 |
+20 |
|
0,5 |
|||
+0,6 |
+20 |
|
0,5 |
|||
ДИ-6 |
+1,6 |
+20 |
|
1 |
Газ, воздух |
|
+2,5 |
+20 |
|
1 |
|||
+4 |
+20 |
|
0,5 |
|||
+6 |
+20 |
|
0,5 |
|||
ДИ-40 |
+10 |
+400 |
|
1 |
Газ, воздух |
|
+16 |
+400 |
|
1 |
|||
+25 |
+400 |
|
0,5 |
|||
+40 |
+400 |
|
0,5 |
|||
ДИ-160 |
+40 |
+400 |
|
1 |
Газ, воздух |
|
+60 |
+400 |
|
1 |
|||
+100 |
+400 |
|
0,5 |
|||
+160 |
+400 |
|
0,5 |
|||
Измеритель вакуумметрического и избыточного давления ПРОМА-ИДМ-010-4х-ДИВ ПРОМА-ИДМ-010-ДИВ |
ДИВ-0,25 |
±0,05 |
±20 |
|
1 |
Газ, воздух |
±0,08 |
±20 |
|
1 |
|||
±0,125 |
±20 |
|
0,5 |
|||
±0,25 |
±20 |
|
0,5 |
|||
ДИВ-5 |
±1,25 |
±100 |
|
1 |
Газ, воздух |
|
±2 |
±100 |
|
1 |
|||
±3 |
±100 |
|
0,5 |
|||
±5 |
±100 |
|
0,5 |
|||
ДИВ-30 |
±8 |
±100 |
|
1 |
Газ, воздух |
|
±12,5 |
±100 |
|
1 |
|||
±20 |
±100 |
|
0,5 |
|||
±30 |
±100 |
|
0,5 |
|||
Измеритель разности давлений ПРОМА-ИДМ-010-4х-ДД ПРОМА-ИДМ-010-ДД |
ДД-0,25 |
0,06 |
+20/-20 |
0 – 0,1 |
1 |
Газ, воздух |
0,1 |
+20/-20 |
0 – 0,1 |
1 |
|||
0,16 |
+20/-20 |
0 – 0,1 |
0,5 |
|||
0,25 |
+20/-20 |
0 – 0,1 |
0,5 |
|||
ДД-0,63 |
0,16 |
+20/-20 |
0 – 0,1 |
1 |
Газ, воздух |
|
0,25 |
+20/-20 |
0 – 0,1 |
1 |
|||
0,4 |
+20/-20 |
0 – 0,1 |
0,5 |
|||
0,63 |
+20/-20 |
0 – 0,1 |
0,5 |
|||
ДД-4 |
0,6 |
+20/-20 |
0 – 0,1 |
1 |
Газ, воздух |
|
1,6 |
+20/-20 |
0 – 0,1 |
1 |
|||
2,5 |
+20/-20 |
0 – 0,1 |
0,5 |
|||
4 |
+20/-20 |
0 – 0,1 |
0,5 |
|||
ДД-6,3 |
1,6 |
+20/-20 |
0 – 0,1 |
1 |
Газ, воздух |
|
2,5 |
+20/-20 |
0 – 0,1 |
1 |
|||
4 |
+20/-20 |
0 – 0,1 |
0,5 |
|||
6,3 |
+20/-20 |
0 – 0,1 |
0,5 |
|||
ДД-25 |
6,3 |
+70/-35 |
0 – 0,1 |
1 |
Газ, воздух |
|
10 |
+70/-35 |
0 – 0,1 |
1 |
|||
16 |
+70/-35 |
0 – 0,1 |
0,5 |
|||
25 |
+70/-35 |
0 – 0,1 |
0,5 |
|||
ДД-63 |
16 |
+150/-70 |
0 – 0,1 |
1 |
Газ, воздух |
|
25 |
+150/-70 |
0 – 0,1 |
1 |
|||
40 |
+150/-70 |
0 – 0,1 |
0,5 |
|||
63 |
+150/-70 |
0 – 0,1 |
0,5 |

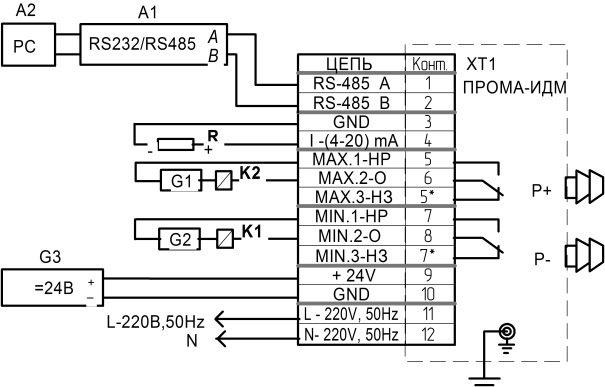

СХЕМА ВНЕШНИХ ПОДКЛЮЧЕНИЙ:
ПРОМА-ИДМ-010-4Х |
ПРОМА-ИДМ-010 |
R – нагрузка токового выхода (суммарная – не более 500 Ом),
К1, К2 – реле постоянного или переменного тока типа РП-23, РП-25, РПЛ-122, 8Э12 и их аналоги с током управляющей обмотки не более 0,1А,
А1 – преобразователь интерфейса RS-232 / RS-485 c гальванической развязкой типа ADAM-4520,
А2 – ПЭВМ РС с программным обеспечением для SCADA системы,
G1, G2 – источники напряжения от 5 до 220В постоянного или переменного тока, в зависимости от типа реле,
G3 – источники постоянного тока 24В с допустимым током 0,2А на один прибор.
