Регулятор температуры РТ-ТС предназначен для автоматического регулирования температуры в нагревательных и охладительных системах бытовых, коммунальных и промышленных установок. Типовое применение: открытые системы горячего водоснабжения и отопления, охладители двигателей газомотокомпрессоров, теплообменников.

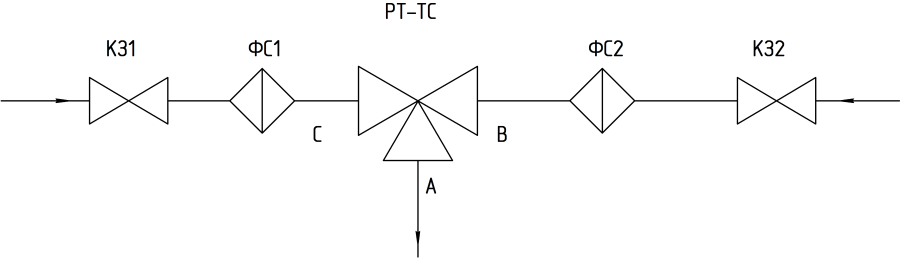

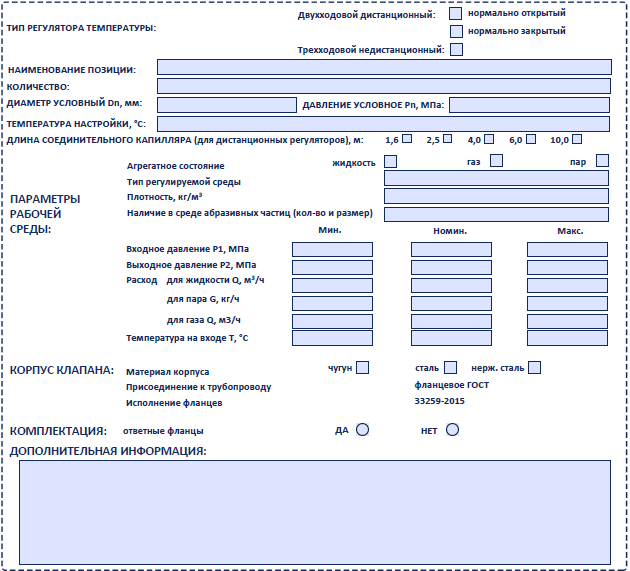

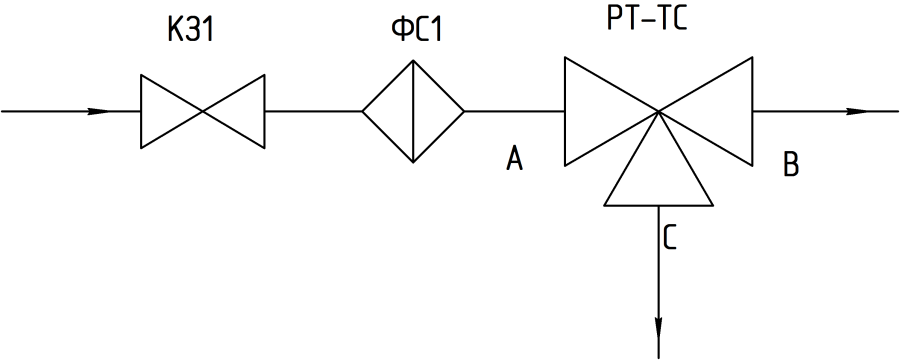

Принцип действияТехнические характеристикиГабаритные размерыСхемы установкиКарта заказа

Терморегуляторы относятся к регулирующим устройствам прямого действия, не требующим для своей работы постороннего источника энергии. Принцип действия основан на перемещении клапана в зависимости от изменения объема наполнителя термочувствительного элемента датчика температуры ТД6М.

Корпусные детали регулятора изготавливаются из: чугуна СЧ20, стали 20Л, нержавеющей стали 12Х18Н10Т, высокопрочного чугуна ВЧ40. Корпусные детали из ВЧ40 рассчитаны на давление PN25.

Температура фиксированной настройки, ± 2°С	55, 60, 65, 70, 75, 80, 85
Зона пропорциональности, °C, не более	10
Зона нечувствительности, °C, не более	3
Постоянная времени, с, не более	100
Диаметр условного прохода DN, мм	25, 32, 40, 50, 80
Условная пропускная способность, Kv, м3/ч	6,3; 10; 12,5; 25; 60
Минимальная пропускная способность Kv min, м3/ч	3,2; 5,0; 6,3; 12,5; 30
Условное давление PN, МПа	1
Относительная протечка, % от Kv:
по каналу С, не более	1
по каналу В, не более	2,5

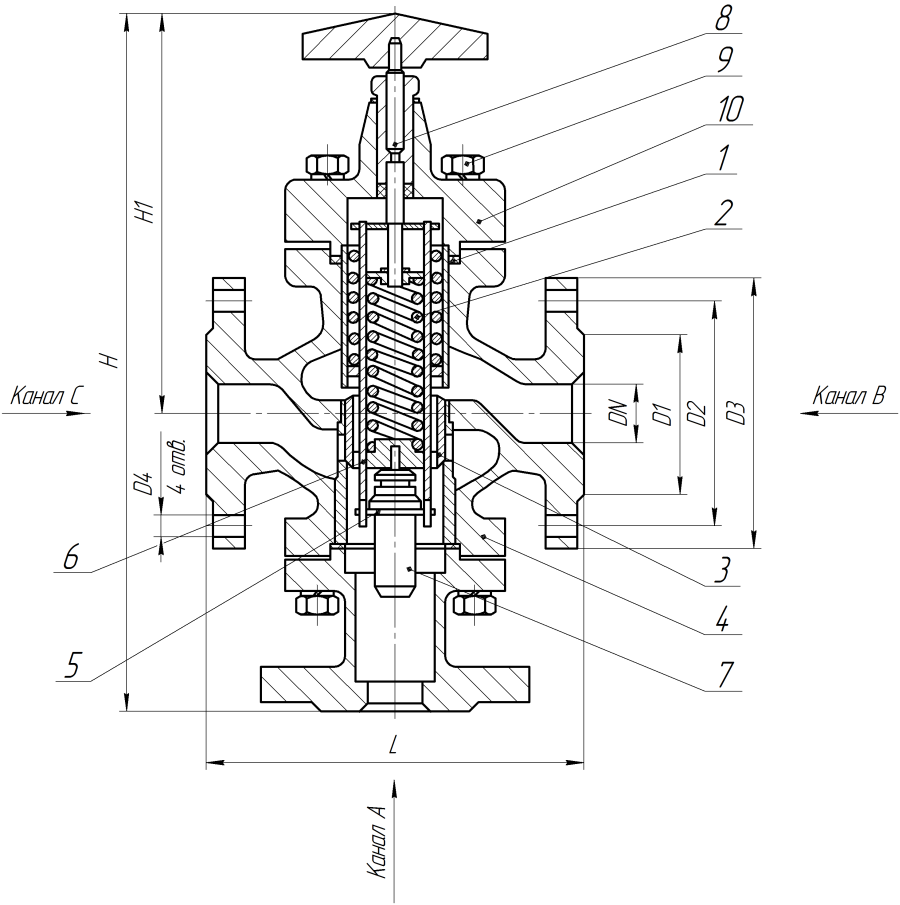

Обозначение	DN, мм	D1, мм	D2, мм	D3, мм	D4, мм	L, мм	H, мм	H1, мм	Масса, кг
РТ-ТС-25	25	68	85	115	14	160	348	200	12,5
РТ-ТС-32	32	78	100	135	18	180	325	175	13
РТ-ТС-40	40	88	110	145		200	325	175	15,4
РТ-ТС-50	50	102	125	160		230	425	245	22,9
РТ-ТС-80	80	133	160	195		310	470	260	47,4
