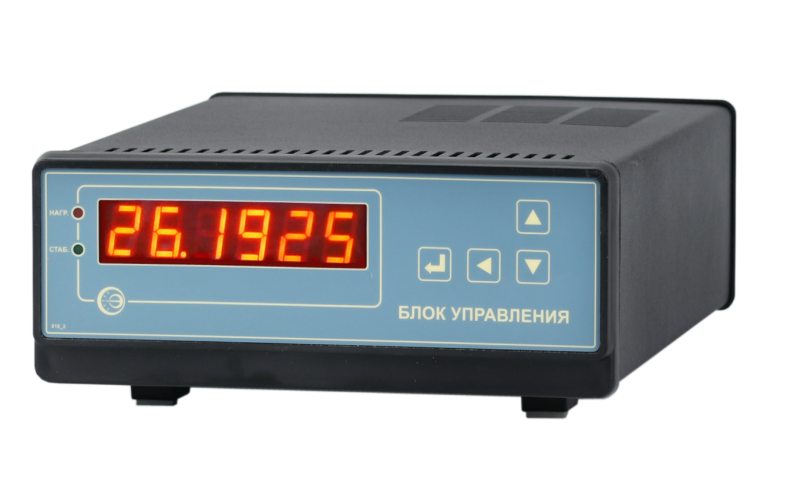

БУ-7 блок управления
Блок управления БУ-7 предназначен для измерения и поддержания температуры в рабочем пространстве (объеме) средств поверки преобразователей температуры (печей, термостатов и др.), управляя подводимой электрической мощностью.
Блоки управления могут выпускаться в различных исполнениях отличающихся друг от друга количеством каналов регулирования и типом преобразователя температуры (входной сигнал).
ФУНКЦИИ:
- трех или однозонное измерение и регулирование по ПИД закону (управление нагревателем) температуры
- измерение и регулирование по ПИД закону (управление нагревателем) температуры в рабочем объеме термостатов и печей;
- управление двигателем для перемешивания жидкости в термостате;
- отображение результатов измерения на шестиразрядном знаковом индикаторе в °С;
- установка требуемой температуры с контролем по знаковому индикатору;
- контроль и отображение неисправностей (обрыв преобразователей температуры, обрыв датчика компенсатора, неисправность узла контроля питания);
- звуковая сигнализация аварийных ситуаций;
- связь с персональным компьютером по интерфейсу RS-232;
- значения уставок сохраняются при выключении БУ-7.
Диапазоны задания уставок регулирования приведены в таблице 1.
УСЛОВИЯ ЭКСПЛУАТАЦИИ:
• температура окружающей среды (20 ± 5)°C;
• относительная влажность воздуха от 30 до 80%;
• атмосферное давление (84 - 106,7) кПа;
• закрытые взрывобезопасные помещения без агрессивных паров и газов, токопроводящей пыли.
Применяемость в различных изделиях приведена в таблице 3.
