ТСП-0196-07, -0196-07Б, -0196-08, -0196-08Б термопреобразователь
Измеряемые среды
Газообразные и жидкие неагрессивные и агрессивные среды, не-разрушающие материал защитной арматуры.
HCX по ГОСТ 6651
1Pt100, 1Pt500, 1Pt1000 (для всех W100= 1,385).

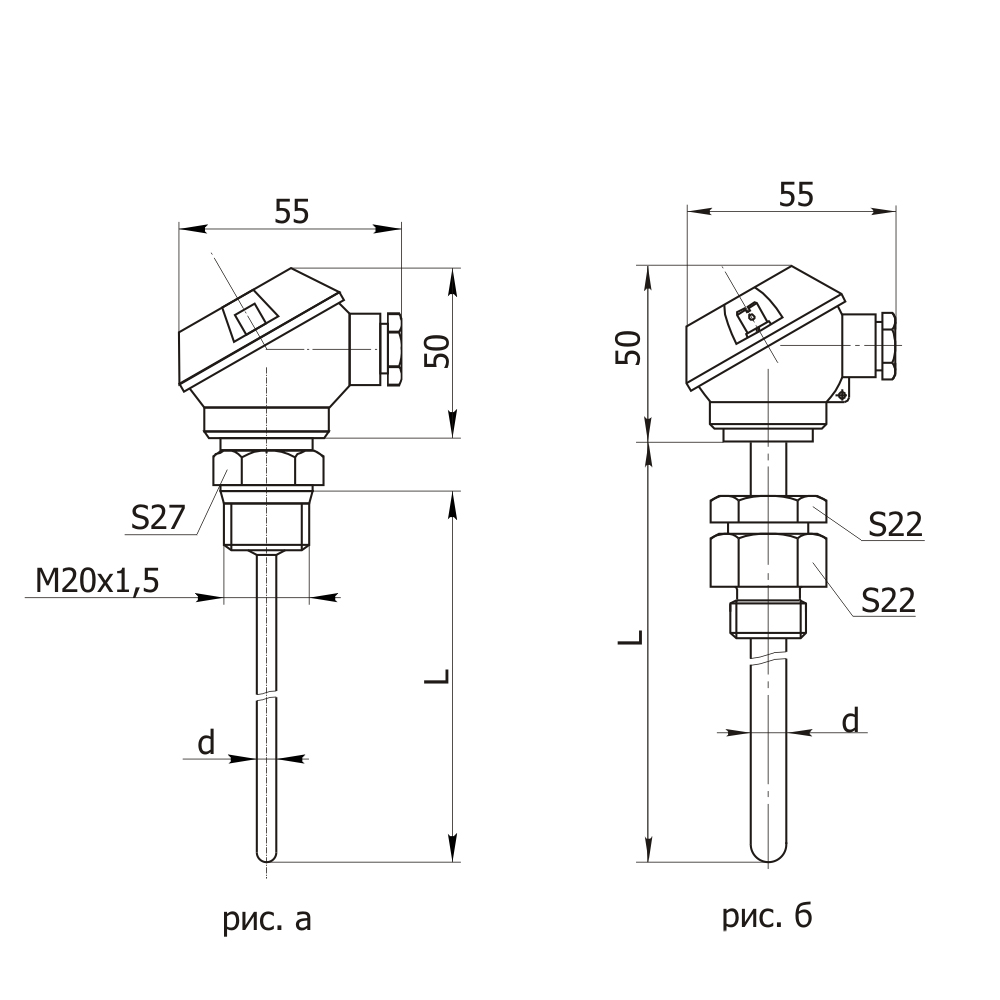

Габаритные размеры, чертёж
|
Конструктивные особенности
ТСП-0196-07 (рис. а):
Материал головки - алюминиевый сплав.
Защитная арматура Ø 6 мм - со штуцером М20х1,5 приваренным
ТСП-0196-07Б (рис. а):
как ТСП-0196-07, но защитная арматура Ø 8 мм.
ТСП-0196-08 (рис. б):
как ТСП-0196-07, но штуцер передвижной М16х1,5
ТСП-0196-08Б (рис. б):
как ТСП-0196-08, но защитная арматура Ø 8 мм, штуцер передвижной М20х1,5.
У всех в качестве чувствительного элемента используются платиновые напыленные чувствительные элементы с W100=R1M/R"=1,385.
Для всех диапазонов измеряемых температур: 1Pt100; 1Pt500; 1Pt1000.
Предел допускаемых отклонений от НСХ (ТСП, ТСМ), °С
В |
+[0,3+0,005(t)] |
- |
тип и исполнение датчиков |
Показатель |
Условное |
Ресурс, ч. |
ТСП-0196-07 |
20 |
0,4 |
10000 |
ТСП-0196-07Б |
|||
ТСП-0196-08 |
|||
ТСП-0196-08Б |
тип и |
Класс допуска по ГОСТ 6651 |
Диапазоны |
НСХ по ГОСТ 6651 |
Схема |
Длина монтажной части L, мм |
Материал защитной арматуры |
ТСП-0196-07 |
В |
-50...+200 -50...+400 |
|
4 |
|
12Х18Н10Т |
ТСП-0196-07Б |
||||||
ТСП-0196-08 |
||||||
ТСП-0196-08Б |
Примечание: возможна поставка термопреобразователей с негерметичными штуцерами по желанию заказчика.
* Возможно изготовление по спецзаказу
