ТХА-0292, ТХК-0292, ТНН-0292 бескорпусные датчики температуры

Главная » КАТАЛОГ » Приборы КИП и А » Контроль температуры » Датчики температуры » Термопары ТХА и ТХК » ТХА-0292, ТХК-0292, ТНН-0292 бескорпусные датчики температуры
ТХА-0292, ТХК-0292, ТНН-0292 бескорпусные датчики температуры - НПО "Промавтоматика", Екатеринбург
цена по запросу

Преобразователи термоэлектрические предназначены:

  • ТХА/ТХК/ТНН-0292, ТХА/ТХК/ТНН-0292К - для измерения температуры чистого воздуха и инертных газов, за исключением серосодержащих и агрессивных веществ, вступающих во взаимодействие с материалом чувствительного элемента;
  • ТХА/ТХК-0292-01 … -03, ТХА/ТХК/ТНН-0292-01Т … -07Т - для измерения температуры воздуха, инертных газов, других сред (в отсутствии газовых потоков), не взаимодействующих с материалом термоэлектродов и не разрушающих материал изоляции термопреобразователя при отсутствии механических нагрузок на изоляцию в процессе эксплуатации.

Параметры

Показатели

Тип датчика

ТХА;
ТХК;
ТНН

(НСХ) Номинальная статическая
характеристика чувствительного
элемента

K (ТХА);
L (ТХК);
N (ТНН)

Температурный
диапазон

-40 ... +600ºC;
0 ... +600ºC;
0 ... +800ºC;
-40 ... +1000ºC;
0 ... +1000ºC;
-40 ... +1200ºC

Исполнение

00;
К;
01;
02;
03;
01Т;
02Т;
03Т;
04Т;
07Т

Измеряемая среда

Газ

Вид взрывозащиты

Без взрывозащиты;
Exia

Материал корпуса

Без корпуса

Фиксация крышки корпуса

Без корпуса

Степень пылевлагозащиты (IP)

IP5X

Тип присоединения к процессу

Без крепежных элементов

Материал арматуры /
оболочки кабеля

Керамические изоляторы;
Керамическая нить;
Стеклонить

Конструктивное исполнение

Клеммная колодка;
Без крепежных элементов

Диаметр термоэлектродов, мм

0,3;
0,5;
0,7;
0,81;
1,0;
1,2;
3,2

Длина монтажной части, L, мм

250;
320;
400;
500;
630;
800;
1000;
1250;
1600;
2000;
2500;
3150;
3550;
4000;
4500;
5000;
5600;
6300;
7100;
8000;
9000;
10000;
11200;
12500;
14000;
16000;
18000;
20000;
25000;
28000;
30000;
31500;
35500;
45000;
50000

Класс допуска
чувствительного элемента

1;
2

Количество чувствительных элементов

1

Спай чувствительного элемента

Изолированный



ТХА-0292, ТХА-0292К

-40 ... +1000°С

ТХК-0292, ТХК-0292К

-40 ... +600°С

ТНН-0292, ТНН-0292К

-40 ... +1200°С

ТХА/ТХК-01, -02, -03

-40 ... +600°С

ТХА/ТНН-0292-01Т, -02Т

0 ... +800°С

ТХА/ТНН-0292-03Т ... -07Т

0 ... +1000°С

ТХК-0292-01Т … -07Т

0 ... +600°С

Класс допуска чувствительного элемента:

  • для ТХА, ТНН - 1, 2 (по ГОСТ 6616);
  • для ТХК - 2 (по ГОСТ 6616).

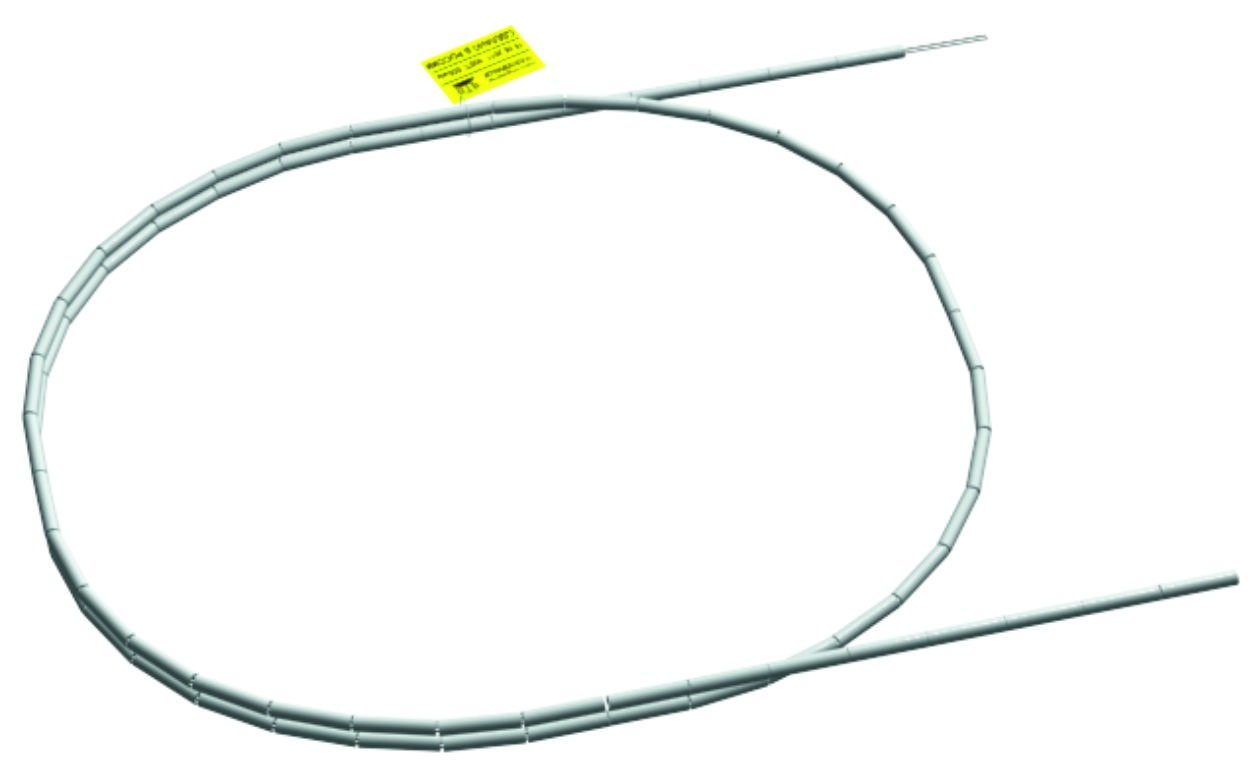

ТХА/ТНН/ТХК-0292, -0292-01, -02,
0292-02Т, -03Т, -04Т, -05Т, -06Т, -07Т

Бескорпусные, без головки,
защитная арматура - керамические изоляторы,
с клеммной колодкой.
Термоэлектроды Ø3,2 мм.
Рабочий спай изолирован от измеряемой среды
