ДТСхх4 термосопротивления с кабельным выводом

Главная » КАТАЛОГ » Приборы КИП и А » Контроль температуры » Датчики температуры » Датчики термпературы ДТС » ДТСхх4 термосопротивления с кабельным выводом

цена по запросу

Заказать прибор

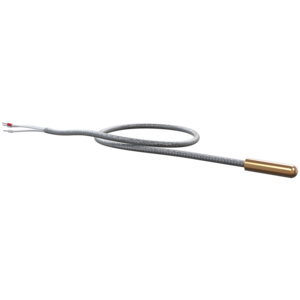

ДТСхх4 с кабельным выводом служат для измерения температур – до 150 °С (ДТС с медным ЧЭ) и 250 °С (ДТС с платиновым ЧЭ).

Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009:

50М и 100М (W100 = 1,428, α = 0,00428 °С-1)
50П и 100П (W100 = 1,391, α = 0,00391 °С-1)
РТ100, РТ1000 (W100 = 1,385, α = 0,00385 °С-1)

Среда измерения

Твердые, жидкие и газообразные среды (неагрессивные к защитной арматуре и материалу чувствительного элемента датчика).

Технические характеристики

Характеристики	ДТСхх4
Номинальная статическая характеристика (НСХ)	50М, 100М	50П, 100П	PT100, PT1000
Диапазон измеряемых температур:
- класс допуска А		–100…+250 °C	–30...+250 °C
- класс допуска В и С	–50…+150 °C	–196…+250 °C	–50...+250 °C
Температура окружающего воздуха	–60…+85 °C
Условное давление	0,1…6,3 МПа (в зависимости от конструктивного исполнения)
Показатель тепловой инерции	не более 10…30 с
Сопротивление изоляции	не менее 100 МОм
Количество чувствительных элементов	1 или 2
Схема внутренних соединений проводников	2 – двухпроводная, 3 – трехпроводная, 4 – четырехпроводная
Исполнение сенсора относительно корпуса	изолированный
Длина кабельного вывода	0,2 м – стандарт до 20 м – по заказу
Тип резьбового штуцера	метрическая резьба, трубная резьба
Материал защитной арматуры	сталь 12Х18Н10Т, латунь
Степень защиты	IP54 (IP67 – для моделей 314, 414, 294, 164, 174, 184)
Средний срок службы	не менее 10 лет

Конструктивное исполнение	Модель	Параметры	Материал	Длина монтажной части L*, мм
	014	D=5 мм	латунь	25
	024	D=8 мм	сталь12Х18Н10Т	30, 40, 50, 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500
	214	D=5 мм	сталь12Х18Н10Т
	314	D=5 мм	сталь 12Х18Н10Т	40, 50, 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500
	414	D=5 мм	сталь 12Х18Н10Т	40, 50, 60, 80, 100, 120, 160
Накидная гайка	034	D=5 мм, M=8×1 мм	латунь	25
	044	D=8 мм, M=12×1,5 мм	сталь12Х18Н10Т	30, 40, 50, 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500
	654	D=5 мм, M=8×1 мм	сталь12Х18Н10Т	25, 26, 30, 35, 50, 60, 70, 80, 100, 120, 160
	054	D=6 мм, M=16×1,5 мм**, S=22 мм, h= 9 мм	сталь12Х18Н10Т	60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000
	064	D=8 мм, M=20×1,5 мм**, S=27 мм, h= 8 мм
	074	D=10 мм, M=20×1,5 мм**, S=27 мм, h= 8 мм
	194	D=6 мм, M=20×1,5 мм**, S=27 мм, h= 8 мм
	084	D=10 мм, M=20×1,5 мм**, S=27 мм, h= 8 мм
	094	D=6 мм, D1=13 мм
	104	D=8 мм, D1=18 мм
	114	D=10 мм, D1=18 мм
Подвижный штуцер	124	D=6 мм, M=16×1,5 мм**, S=17 мм		60, 80, 120, 160, 200, 250, 320, 400, 500
	134	D=8 мм, M=20×1,5 мм**, S=22 мм
	144	D=10 мм, M=20×1,5 мм**, S=22 мм
	164***	D=4 мм, D1=10 мм		60, 80, 100, 120, 160, 200, 250, 320
	174	D=5 мм, D1=10 мм
	184	D=6 мм, D1=10 мм
	294***	D=3 мм	сталь 12Х18Н10Т
Накидная гайка	204	M=10×1 мм, S=14 мм	латунь	40, 65
	224	Датчик может крепиться на трубопровод диаметром от 20 до 200 мм с помощью кабельного хомута. Для обеспечения эффективного теплового контакта датчика и трубопровода рекомендуется применять термопасту и укрывать датчик теплоизоляционным материалом.	латунь	43, 35, 30
	324	D=6 мм	сталь 12Х18Н10Т	41
