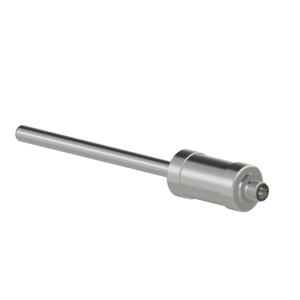

ДТС753 термосопротивление с коммутационным разъемом М12
Датчики температуры ДТСхх3 с коммутационным разъемом М12 позволяют измерять температуру до 500 °С (ДТС с платиновым ЧЭ) и до 180 °С (ДТС с медным ЧЭ).
Ответная часть разъема М12 не входит в комплект поставки и приобретается отдельно. Для заказа доступны разборные разьёмы М12 или кабельные сборки М12.
Среда измерения: твердые, жидкие и газообразные среды (неагрессивных к защитной арматуре и материалу чувствительного элемента ЧЭ датчика).
Технические характеристики:
|
Характеристики |
ДТСхх3 |
||
|
Номинальная статическая характеристика (НСХ) |
50М, 100М |
50П,100П |
PT100,PT1000 |
|
Диапазон измеряемых температур: |
|||
|
- класс допуска А |
|
-100…+450 °C* |
-30…+300 °C* |
|
- класс допуска В и С |
-50…+180 °C |
-196…+500 °C* |
-50…+500 °C* |
|
Температура окружающей среды |
-50…+85 °C |
||
|
Показатель тепловой инерции |
не более 10…30 с |
||
|
Количество чувствительных элементов |
1 или 2 |
||
|
Схема внутренних соединений проводников |
2 – двухпроводная 3 – трехпроводная 4 – четырехпроводная (только 1 ЧЭ) |
||
|
Условное давление, не более: |
|||
|
– защитная арматура из стали с диаметром монтажной части до 6 мм |
0,4 МПа |
||
|
– защитная арматура из стали с диаметром монтажной части 6 мм |
0,6 МПа |
||
|
– защитная арматура из стали с диаметром монтажной части от 8 до 10 мм |
10 МПа |
||
|
Сопротивление изоляции, не менее: |
|||
|
– при температуре (25 ± 10) °С; |
100 МОм |
||
|
– при температуре от плюс 100 до плюс 250 °С; |
20 МОм |
||
|
– при температуре от плюс 251 до плюс 450 °С; |
2,0 МОм |
||
|
– при температуре от плюс 451 до плюс 660 °С |
0,5 МОм |
||
|
Исполнение сенсора относительно корпуса |
изолированный |
||
|
Разъем |
М12 |
||
|
Тип резьбового штуцера |
метрическая резьба, трубная резьба |
||
|
Материал защитной арматуры |
сталь 12Х18Н10Т медь (для ДТС223) |
||
|
Степень защиты |
IP65; IP67 (кроме ДТС223) |
||
|
Средний срок службы |
не менее 10 лет |
||
| Конструктивное исполнение | Модель | Материал защитной арматуры | Диаметр монтажной части, D, мм | Длина монтажной части, L, мм | Длина вспомогательного размера, L1, мм (при наличии) | Тип и размер резьбы М*, мм |
| 753 | Сталь 12Х18Н10Т | 10 | От 60 до 2000 |
От 40 до 280 |
Выбирается при заказе |
