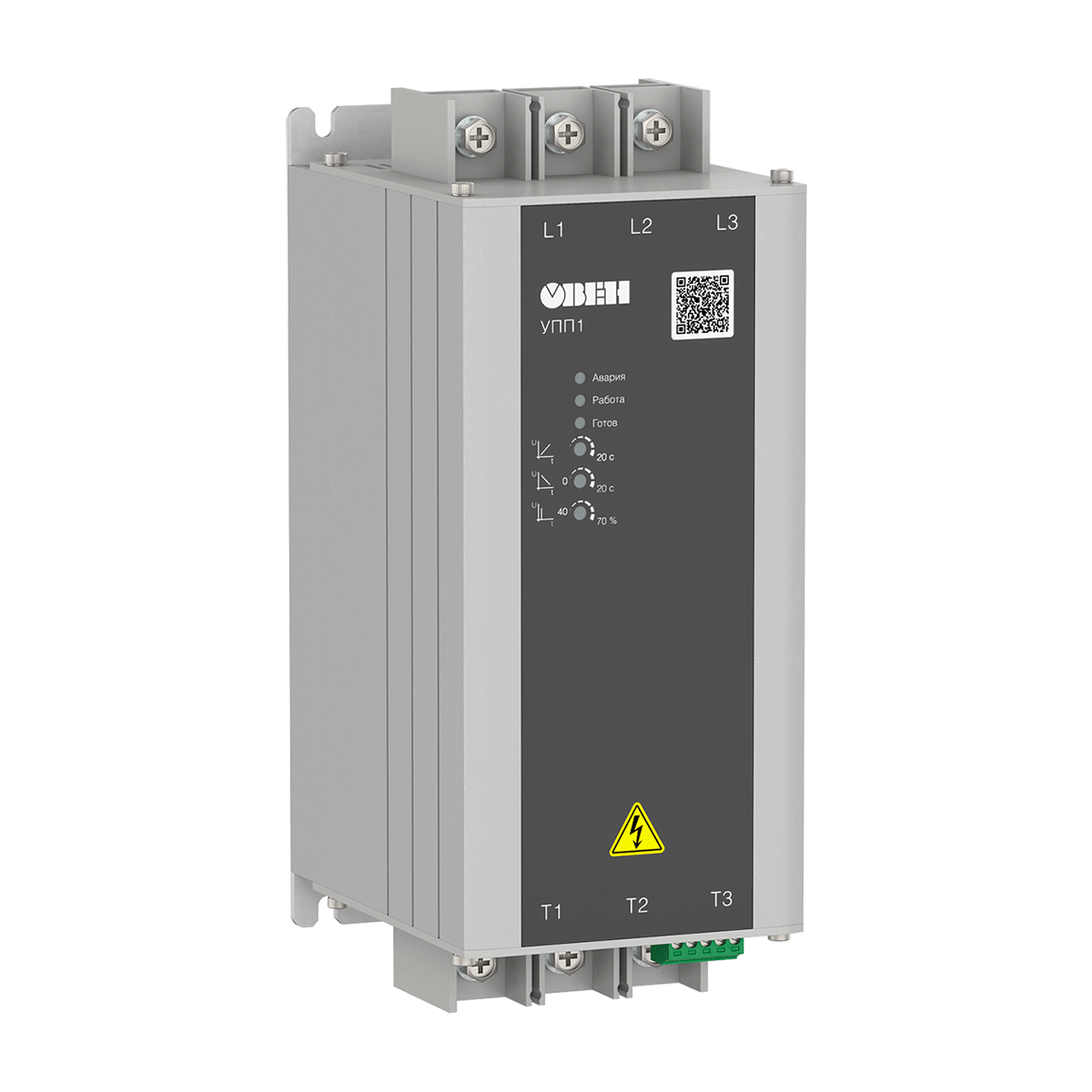

УПП1-11К-В устройство плавного пуска
Обновлённая линейка устройств плавного пуска УПП1 со встроенным байпасом обеспечивает управление пуском и остановкой электродвигателей мощностью до 55 кВт в режиме плавного нарастания напряжения и разработана для использования с внешним устройством защиты электродвигателя.
Основные преимущества:
- Плавный пуск двигателя (1…20 сек);
- Плавный останов двигателя (0…20 сек);
- Регулировка пускового момента (40…70%);
- Отключение двигателя при срабатывании: системы контроля фаз сети; системы контроля фаз двигателя; системы контроля по перегрузке двигателя;
- Монтаж вплотную
- Встроенный байпас – снижает тепловыделение и увеличивает ресурс работы полупроводников.
- 2- или 3-проводное управление запуском/остановом.
- Широкий диапазон рабочих температур.
Основные параметры:
|
Параметр |
Значение |
|
Пусковой крутящий момент |
0...70 % Мном |
|
Время разгона |
1…20 сек |
|
Время торможения |
0…20 сек |
|
Сетевое напряжение |
3×400 В |
|
Степень защиты |
IP20 |
|
Метод управления |
Тиристорное по двум фазам |
|
Способ настройки |
Три поворотных переключателя |
Технические характеристики:
|
Параметр |
Значение |
|
Рабочий диапазон сетевого напряжения |
3 х 360…480 В |
|
Частота сети |
50/60 Гц (±5 %) |
|
Время работы без байпаса |
1…20 с (во время разгона и торможения) |
|
Число пусков в час |
20 |
|
Цепи управления |
|
|
Напряжение логических входов управления |
Встроенный источник питания 12VDC |
|
Выходное реле |
|
|
Коммутирующая способность реле (кл. 13, 14) |
5 А при 30 В постоянного тока 5 А при 250 В переменного тока |
|
Изоляция |
|
|
Электрическая прочность изоляции |
3000 В |
|
Диапазон температур окружающей среды |
-25…+60°С |
|
Способ охлаждения |
Естественная конвекция |
|
Относительная влажность при 20°С |
95% |
|
Монтаж |
Вертикальный |
|
Температурный диапазон хранения |
-25…+60°С |
Таблица номинальных значений выходных токов:
|
Модификация |
Источник |
Номинальный |
Мощность |
|
УПП1-5К5-В |
3 фазы ~380 В |
13 |
5,5 |
|
УПП1-7К5-В |
17 |
7,5 |
|
|
УПП1-11К-В |
25 |
11 |
|
|
УПП1-15К-В |
32 |
15 |
|
|
УПП1-18К-В |
37 |
18 |
|
|
УПП1-22К-В |
45 |
22 |
|
|
УПП1-30К-В |
60 |
30 |
|
|
УПП1-37К-В |
75 |
37 |
|
|
УПП1-45К-В |
90 |
45 |
|
|
УПП1-55К-В |
110 |
55 |
