БРЗ-04-М1 блок розжига запальника

БРЗ-04-М1 блок розжига запальника - НПО "Промавтоматика", Екатеринбург
автоматический розжиг запального устройства, индикация факела горелки и запальника
18 600 руб.

Блок розжига запальника БРЗ-04-М1 предназначен для местного и дистанционного автоматического управления процессом розжига запально-защитного устройства (ЗЗУ, ЗСУ) газовых или мазутных горелок водогрейных или паровых котлов и энергоустановок и контроля наличия факела запальника и горелки.

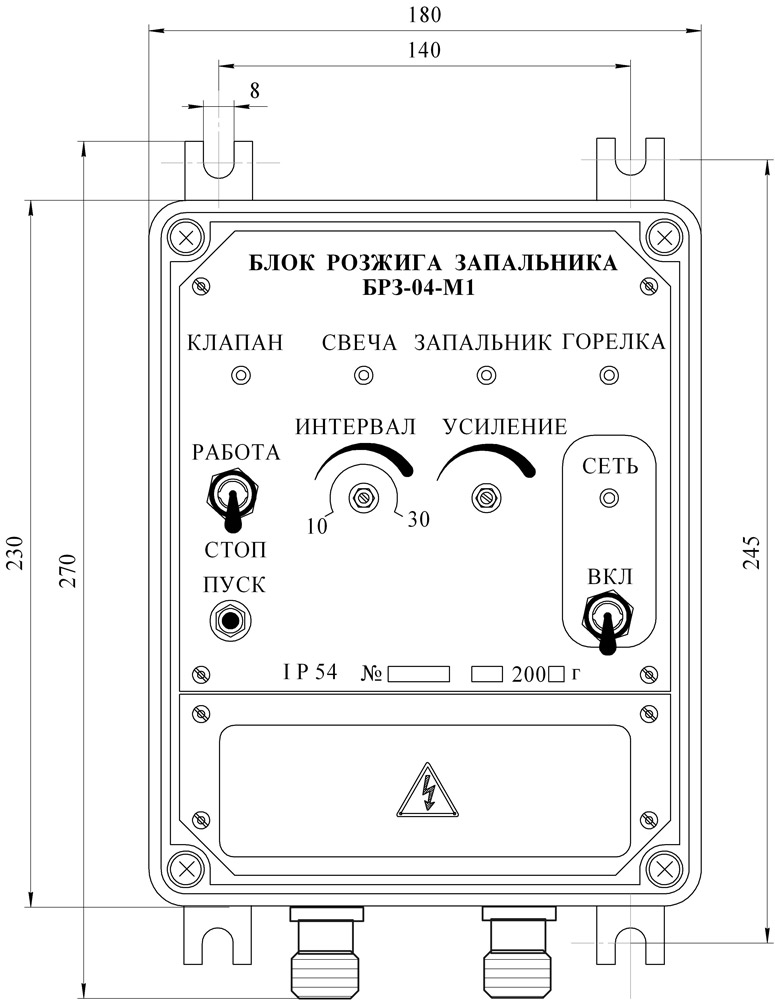

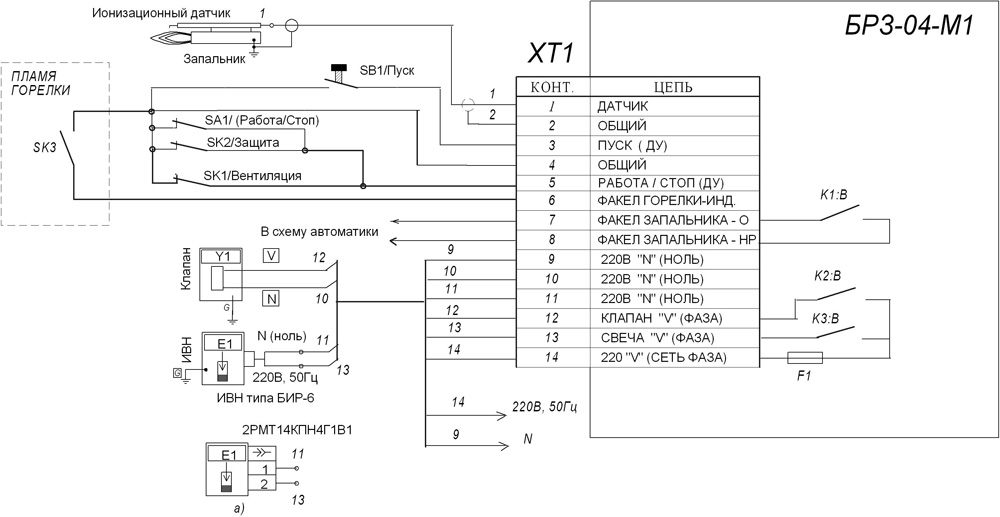

ОсобенностиТехнические характеристикиСхема внешних подключенийГабаритные и установочные размеры
  • блок контролирует факел запальника (ионизационный датчик) с выдачей дискретного сигнала в схему защиты котла;
  • блок контролирует факел горелки фотодатчиком с выдачей дискретного сигнала в схему защиты котла (БРЗ-04-М1-2К);
  • формирует командный сигнал на открытие и закрытие электромагнитного газового клапана запальника (КЭГ);
  • формирует регулируемый по длительности сигнал на блок искрового розжига электрического запальника (ИВН);
  • автоматически отключает ИВН при успешном розжиге ЗЗУ, ЗСУ до завершения заданного интервала времени на розжиг по сигналу датчика факела ЗЗУ, ЗСУ;
  • выдает команду на закрытие электромагнитного клапана ЗЗУ, ЗСУ, если в течение заданного времени розжиг ЗЗУ, ЗСУ не произошел;
  • блокировка пуска, если не прошла вентиляция котлов энергоустановок;
  • автоматическое отключение КЭГ и ИВН при срабатывании технологической защиты котла;
  • дистанционное включение питания, дистанционный пуск и остановка БРЗ;
  • БРЗ-04-М1-2К производится в двух исполнениях: настенного (Н) и щитового (Щ) монтажа. Исполнение в щитовом монтаже выполняется в конструктиве прибора Ф34 (БРЗ-04-М1-2К (Щ)).



БРЗ-04-М1-2К

БРЗ-04-М1

Количество каналов контроля пламени

2

1

Совместимость с датчиками пламени

ФД-02, ФД-05ГМ, ФДС-Ч,
ФДЧ, ФДА-02, ФДА-03,
КЭ

КЭ

Командные сигналы на КЭГ:

напряжение, В

~ 220 В, 50 Гц

ток, не более, А

0,25

Командные сигналы на ИВН:

напряжение, В

~ 220 В, 50 Гц

ток, не более, А

0,25

длительность попытки розжига, с

4 - 40

10 - 30

Выходные сигналы в системы сигнализации и управления (релейные выходы):

наличия пламени запальника

сигнал
«ПЛАМЯ»

сигнал
«ЗАПАЛЬНИК»

открытие КЭГ



-

наличия пламени основной горелки

сигнал «ФАКЕЛ»

-

Световая индикация:

наличия пламени запальника

индикатор
«ПЛАМЯ»

индикатор
«ЗАПАЛЬНИК»

открытие КЭГ

индикатор «КЛАПАН»

подача высокого
напряжения

индикатор «ИВН»

индикатор
«СВЕЧА»

наличия пламени
основной горелки

индикатор «ФАКЕЛ»
светодиодная линейка
интенсивности пламени

индикатор
«ФАКЕЛ»

питание

индикатор «СЕТЬ»

Коммутация:

постоянного тока = 30 В,
не более, А

2

переменного тока ~ 220 В,
А

0,01 - 0,25

Внешние электрические цепи
должны обеспечивать коммутацию
постоянного напряжения = 30 В
при токе, не более, мА

20

Температура окружающей среды, °С

от -25 до +50

Степень защиты (код IP)

IP54

Питание:

напряжение, В

~ 220 В, 50 Гц

потребляемая мощность
(суммарная с ИВН и КЭГ), ВА

200

60

Габаритные размеры, не более, мм

250 х 200 х 100

270 х 180 х 110

Масса блока, кг, не более

1,5

3

Связь с контроллерами
верхнего уровня по интерфейсу

RS-485,
MODBUS RTU
