ТКА-КК1 измеритель светового потока

ТКА-КК1. Измеритель светового потока

1. Конструкция прибора ТКА-КК1:

конструктивно прибор состоит из двух функциональных блоков. Диаметр сферы 140 мм, приёмник света - фотодиод, размещённый в нижней полусфере. Измерительный блок выполнен в виде шара на жёстком основании, шар является «интегрирующей сферой». В нём имеется входной тубус для установки светодиодов диаметром до 14 мм и сменных диафрагм, входящих в комплект, для позиционирования светодиодов диаметрами 3, 5, 9 мм.

2. Назначение ТКА-КК1:

прибор предназначен для измерения полного светового потока светодиодов в видимой области спектра (от 380 до 780 нм) по методу «интегрирующей сферы» («сферы Ульбрихта»).

3. Основные технические данные и характеристики ТКА-КК1:

3.1. Диапазон измерения светового потока, млм: 1 - 200 000.

3.2. Основная относительная погрешность измерения светового потока, %, не более: 10,0.

3.3. Время непрерывной работы прибора, ч, не менее: 8,0.

3.4. Рабочие условия эксплуатации прибора:

• температура окружающего воздуха, °С: от 0 до 40;
• относительная влажность воздуха при температуре окружающего воздуха 25 °С, %: 65±15;
• атмосферное давление, кПа: 86-107.

3.5. Источник питания, батарея (тип «Крона»), В: 7..9,6.

3.6. Вид индикации - цифровой жидкокристаллический индикатор.

3.7. Ток потребления в режиме «Измерение», мА, не более: 1,5.

3.8. Габаритные размеры, не более, мм:

• измерительный блок: 160х85х30;
• измерительный шар: 180х180х180.

3.9. Масса прибора, кг (не более): 2,0.

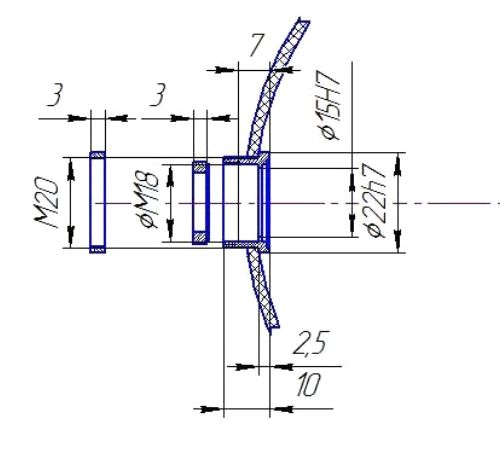

4. Входное окно на измерительном блоке:

5. Существенные преимущества перед аналогами:

• прямых отечественных аналогов нет;
• простота и удобство в эксплуатации;
• определение значений в режиме реального времени;
• малое энергопотребление;
• доступная цена.
