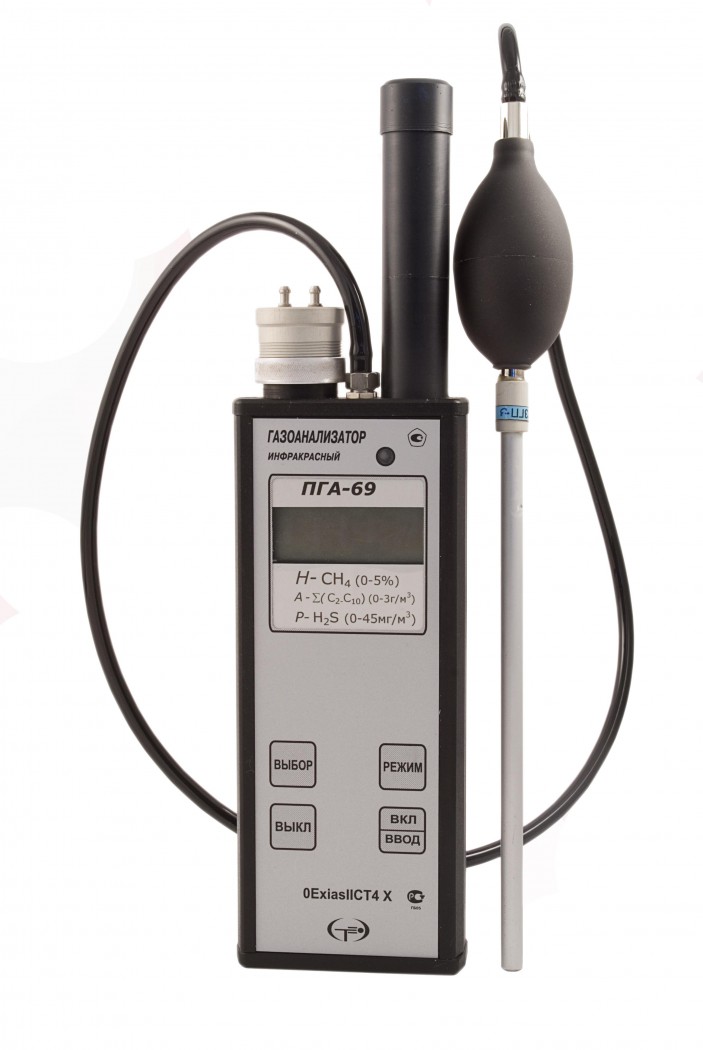

ПГА инфракрасные портативные газоанализаторы
Газоанализаторы инфракрасные ПГА предназначены для измерения объемной доли метана, пропана, диоксида углерода, кислорода, водорода и массовой концентрации оксида углерода, сероводорода, диоксида серы, диоксида азота, аммиака, а также метана и предельных углеводородов (C2-C10) в воздухе рабочей зоны.
Портативные газоанализаторы ПГА имеют два оптических и один электрохимический канал. Для измерения концентрации метана, пропана и углекислого газа используются оптические датчики. Для измерения концентрации кислорода, токсичных газов и водорода используются электрохимические датчики.
Приборы обеспечивают световую и звуковую предупредительную и аварийную сигнализацию по двум фиксированным уровням. Возможна программная переустановка порогов сигнализации заказчиком с помощью кнопок на лицевой панели прибора. Отбор измеряемой пробы осуществляется от ручного или автоматического заборного устройства.
Область применения газоанализаторов - взрывоопасные зоны помещений и наружных установок согласно нормативным документам ГОСТ 51330.9-99, ГОСТ 12.1005-88.
Соответствуют требованиям ГОСТ 13320, ГОСТ 12997, ГОСТ 14254 по группе IP54.
Маркировка взрывозащиты 0ExiasIICT4X по ГОСТ Р 51330.10-99 (МЭК 60079-11-98).
Использование уникальных оптических датчиков собственной разработки обеспечивает:
- высокую стабильность нуля;
- устойчивость к воздействию концентрационных перегрузок и агрессивных сред, содержащих соединения хлора, фтора, серы, азота, фосфора, тетраэтилсвинца и др.;
- высокую для портативных приборов чувствительность, селективность, широкий диапазон измерений и малую погрешность.
Оптические датчики |
Электрохимический датчик |
|||||||
1-ый канал |
2-ой канал |
нет |
О2 |
CO |
H2S |
SO2 |
NO2 |
H2 |
CH4 |
CО2 |
ПГА-1 |
ПГА-7 |
ПГА-13 |
ПГА-19 |
ПГА-25 |
ПГА-31 |
ПГА-43 |
CH4 |
C3H8 |
ПГА-2 |
ПГА-8 |
ПГА-14 |
ПГА-20 |
ПГА-26 |
ПГА-32 |
ПГА-44 |
C3H8 |
CО2 |
ПГА-3 |
ПГА-9 |
ПГА-15 |
ПГА-21 |
ПГА-26 |
ПГА-33 |
ПГА-45 |
CH4 |
- |
ПГА-4 |
ПГА-10 |
ПГА-16 |
ПГА-22 |
ПГА-27 |
ПГА-34 |
ПГА-46 |
C3H8 |
- |
ПГА-5 |
ПГА-11 |
ПГА-17 |
ПГА-23 |
ПГА-28 |
ПГА-35 |
ПГА-47 |
CО2 |
- |
ПГА-6 |
ПГА-12 |
ПГА-18 |
ПГА-24 |
ПГА-29 |
ПГА-36 |
ПГА-48 |
∑(C2-C8) |
- |
ПГА-49 |
ПГА-55 |
ПГА-61 |
ПГА-67 |
ПГА-73 |
ПГА-79 |
ПГА-91 |
∑(C2-C8) |
CH4 |
ПГА-51 |
ПГА-57 |
ПГА-63 |
ПГА-69 |
ПГА-75 |
ПГА-81 |
ПГА-93 |
∑(C2-C8) |
CО2 |
ПГА-52 |
ПГА-58 |
ПГА-64 |
ПГА-70 |
ПГА-76 |
ПГА-82 |
ПГА-94 |
Примечание:
1) ∑(C2-C10) - датчик измерительного канала массовой концентрации предельных углеводородов (C2-C10) в воздухе рабочей зоны;
2) CH4 (ПДК) - датчик измерительного канала массовой концентрации метана в воздухе рабочей зоны.
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной погрешности |
|
абсолютной, объемная доля |
приведенной, % |
||
Метан (CH4) |
0 - 5 |
- |
± 5 |
Пропан (C3H8) |
0 - 2 |
- |
± 5 |
Диоксид углерода (CО2) |
0 - 2 |
- |
± 5 |
Кислород (О2) |
0 - 30 |
- |
± 5 |
Водород (H2) |
0 - 5 |
± (0,2+0,04Сх) |
- |
Примечание: Сх - объемная доля определяемого компонента на входе газоанализатора, %.
Определяемый |
Диапазон измерений |
Пределы допускаемой основной погрешности |
||
объемной доли |
массовой |
абсолютной, |
относительной, % |
|
Оксид углерода (СО) |
(0 - 17) млн-1 |
(0 - 20) мг/м3 |
± 5 мг/м3 |
- |
Сероводород (Н2S) |
(0 - 7) млн-1 |
(0 - 10) мг/м3 |
± 2,5 мг/м3 |
- |
Диоксид серы (SО2) |
(0 - 3,8) млн-1 |
(0 - 10) мг/м3 |
± 2,5 мг/м3 |
- |
Диоксид азота (NO2) |
(0 - 1) млн-1 |
(0 - 2) мг/м3 |
± 0,5 мг/м3 |
- |
∑(C2-C10) |
- |
(0 - 3) г/м3 |
± (0,03+0,15Сх) г/м3 |
- |
Примечания:
1) Сx - массовая концентрация определяемого компонента на входе газоанализатора, мг/м3;
2) ∑(C2-C10) - суммарное содержание предельных углеводородов: этан (C2H6), пропан (C3H8), бутан (C4H10), пентан (C5H12), гексан (C6H14), гептан (C7H14), октан (C8H18), нонан (C9H20), декан (C10H22);
3) пределы допускаемой основной абсолютной погрешности по измерительному каналу ∑(C2-C10) по поверочному компоненту (пропану C3H8) равны ± (0,03+0,1Сx) г/м3.
Время установления показаний:
- для оптических датчиков, не более: 30 с;
- для электрохимических датчиков, не более: 60 с.
Рабочий диапазон температур: от -30 до +35°С.
Выход температуры за рабочий диапазон сопровождается появлением мигающего знака (%) на цифровом табло.
Время непрерывной работы без подзарядки аккумулятора, не менее: 16 ч.
Контроль состояния аккумуляторов с индикацией их разряда.
Способ отбора пробы по выбору заказчика:
- диффузионный;
- принудительный ручной с помощью телескопического пробозаборника и груши;
- принудительный, с помощью встроенного микрокомпрессора.
Габариты: 220 х 83 х 33 мм.
Масса: 0,6 кг.
Комплект поставки:
- газоанализатор ПГА;
- паспорт, методика поверки;
- комплект принадлежностей (ручное устройство отбора пробы, калибровочная камера, зарядное устройство.
Встроенный микрокомпрессор устанавливается в прибор по требованию заказчика.
