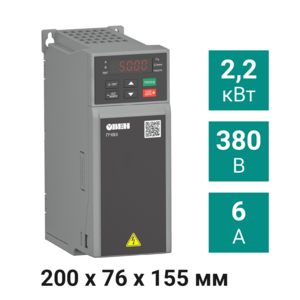

ПЧВ3-2К2-В [М01] 2,2 кВт 380 В преобразователь частоты
![ПЧВ3-2К2-В [М01] 2,2 кВт 380 В преобразователь частоты - НПО "Промавтоматика", Екатеринбург](/uploadedFiles/eshopimages/big/16_3.png)
Преобразователь частоты ПЧВ3-2К2-В [М01] предназначен для управления электродвигателями мощностью 2,2 кВт. Номинальный выходной ток – 6,0 А, использует трехфазный источник питания переменного напряжения 380 В.
Преобразователь ПЧВ3-2К2-В [М01] имеет четыре вида управления: стандартное U/f, скалярное U/f с раздельным заданием напряжения и частоты, векторное без обратной связи и векторное управление с обратной связью. Пусковой момент: векторное управление без обратной связи - 150 % номинального момента от 0,25 Гц или 200% от 0 Гц если векторное управление с о/с (обратной связью).
Есть встроенный ПИД-регулятор для управления в замкнутом контуре (поддержание давления, температуры, уровня и т.д.) и функция плавного пуска и останова двигателя, в том числе отложенный запуск и пуск под нагрузкой по S-образной характеристике разгона. Передача и приём данных через сетевой интерфейс RS-485 с протоколом Modbus RTU. Опциально можно использовать такие протоколы как: Modbus TCP, EtherCAT, CANopen, PROFINET и PROFIBUS. Преобразователи имеют встроенный пульт управления, при необходимости выноса панели управления предлагается использовать одну из трёх выносных панелей: ЛПО1, ЛПО2, ЛПО3. ЛПО приобретаются отдельно.
Технические характеристики:
|
Параметр |
Значение |
|
Питающая сеть |
3×380 В |
|
Выходное напряжение |
3×380 В |
|
Выходной ток |
6,0 А |
|
Выходная частота |
0...299 Гц |
|
Режим управления |
U/f U/f с раздельным заданием напряжения и частоты Векторное управление без/с обратной связью |
|
Перегрузочная способность |
120 % – в течение 35 секунд 140 % – в течение 6 секунд 150 % – в течение 3 секунд |
|
Интерфейс |
RS-485 Опционально: Ethernet, CAN |
|
Протоколы |
Modbus RTU Опционально: Modbus TCP, EtherCAT, CANopen, PROFINET, PROFIBUS |
|
Габаритные размеры |
200х76х155 мм |
|
Диапазон рабочих температур |
-10…+50 ºС при влажности <90 %, при температуре выше 40 ºС – снижение выходных характеристик |
