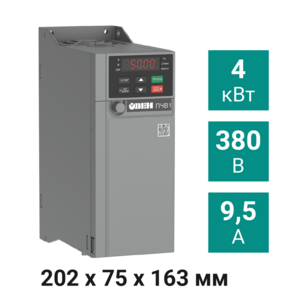

ПЧВ1-4К0-В [М01] 4,0 кВт 380 В преобразователь частоты

Главная » КАТАЛОГ » Преобразователи частоты » Преобразователи частоты ОВЕН » ПЧВ1-4К0-В [М01] 4,0 кВт 380 В преобразователь частоты

Вход 3 фазы, выход 3 фазы, мощность 4,0 кВт, вых. ток. 9,5 А

33 062 руб.

Заказать прибор

Преобразователь частоты ПЧВ1-4К0-В [М01] предназначен для управления электродвигателями мощностью 4,0 кВт. Номинальный выходной ток – 9,5 А, использует трехфазный источник питания переменного напряжения 380 В.

Преобразователь ПЧВ1-4К0-В [М01] обладает скалярным (U/f) управлением с установкой трех точек (для оборудования с постоянной нагрузкой), более широкие возможности по регулированию оборотами двигателя осуществляются SVC векторным управлением (бездатчиковым). Пусковой момент: векторное управление без обратной связи - 150 % от номинального момента при 0,5 Гц.

Есть встроенный ПИД-регулятор для управления в замкнутом контуре (поддержание давления, температуры, уровня и т.д.) и автоматическая адаптация двигателя без вращения и оптимизация энергопотребления. Передача и приём данных через сетевой интерфейс RS-485 с протоколом Modbus RTU. Преобразователи ПЧВ1 имеют встроенный пульт управления, при необходимости выноса панели управления предлагается использовать одну из трёх выносных локальных панелей оператора: ЛПО1, ЛПО2, ЛПО3. ЛПО приобретаются отдельно.

Технические характеристики:

Параметр	Значение
Питающая сеть	3×380 В
Выходное напряжение	3×380 В
Выходной ток	9,5 А
Выходная частота	0...600 Гц – при скалярном управлении 0...300 Гц – при векторном управлении
Режим управления	Асинхронные двигатели - скалярное U/f с установкой трех точек Синхронные двигатели - скалярное U/f с установкой трех точек (доступно только в модификациях ПЧВ1-х-В) SVC векторное управление (доступно только в модификациях ПЧВ1-х-В)
Перегрузочная способность	150 % – 20 с, 180 % – 0,5 с
Интерфейс	RS-485
Габаритные размеры	202×75×163 мм
Диапазон рабочих температур	-10…+50 ºС при влажности <90 %, при температуре выше 40 ºС – снижение выходных характеристик
