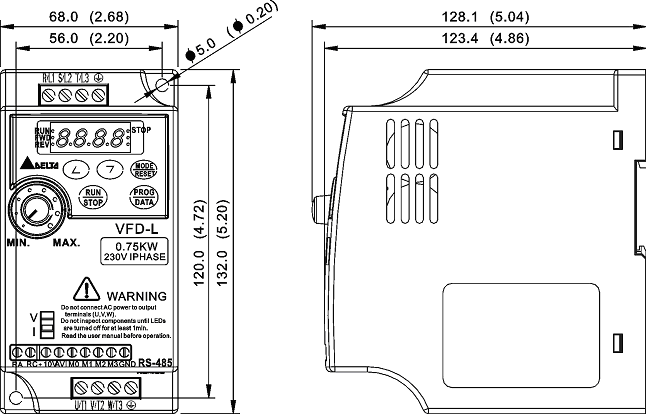

VFD-L преобразователь частоты
Преобразователи частоты VFD-L отличаются простотой и миниатюрностью конструкции, возможностью монтажа: на стенку, на DIN-рейку (модели 0.2 - 0.75 кВт) и панельного монтажа (модели 40 - 100 Вт). Основные области применения - простые бумагоотрезные устройства, конвейеры, вентиляторы, насосы, вращатели и др. приводы, не требующие от ПЧ высоких характеристик.

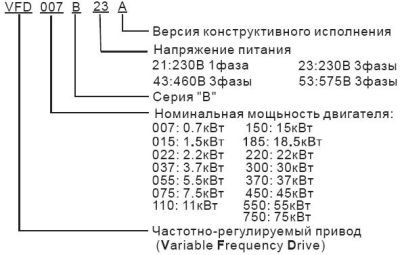

Доступны для заказа:
- VFD-001-L-21-A;
- VFD-001-L-21-B;
- VFD-002-L-21-A;
- VFD-002-L-21-B;
- VFD-004-L-21-A;
- VFD-004-L-21-B;
- VFD-004-L-21-E;
- VFD-007-L-21-A;
- VFD-007-L-21-B;
- VFD-007-L-21-E;
- VFD-0004-L-21-A;
- VFD-0004-L-21-B.
- выходная частота: 1.0 … 400 Гц;
- настраиваемая характеристика V/F;
- несущая частота ШИМ до 10 кГц;
- автоматическая компенсация момента и скольжения;
- связь по MODBUS (скорость 9600 бит/сек);
- пусковой момент 150% на 5 Гц;
- 4 предустановленных скорости и автоматическое пошаговое управление;
- встроенный РЧ-фильтр;
- простая и сверхкомпактная конструкция;

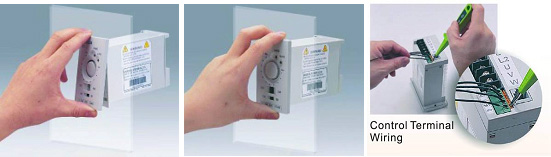

- возможность монтажа как на стенку, так и на DIN-рейку (модели 0.2 - 0.75 кВт) и панельный монтаж (модели 40 - 100 Вт);
- простой в эксплуатации и легкий в программировании, но с большими возможностями - 95 программируемых функций (модели 0.2 - 0.75 кВт);
- реализует вольт-частотный способ управления двигателем;

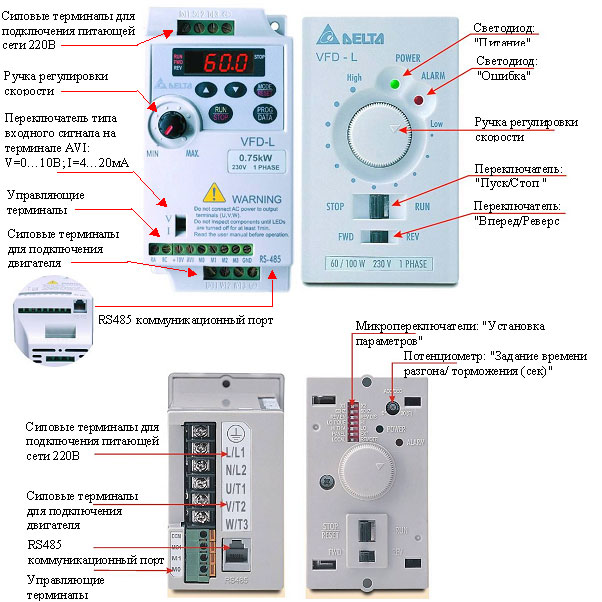

- встроенный потенциометр и кнопки пуск/стоп, реверс/вперед;
- варианты на мощность 0.2 - 0.75 кВт имеют встроенный цифровой светодиодный дисплей;
- дополнительный пульт управления с цифровым четырехразрядным LED дисплеем VFD-PU02 (опция);
- встроенный PLC (программируемый контроллер, обеспечивающий пошаговый и циклический режим с программируемым временем шага/цикла - в моделях 0.2 - 0.75 кВт);
- встроенный порт RS-485, авторестарт и автоматический регулятор выходного напряжения;
- встроенный фильтр ЭМ помех класса А;
- два встроенных LED указателя «сеть» и «авария» для варианта на 0.04 и 0.1 кВт;
- компенсация снижения момента на низких частотах и скольжения, торможение постоянным током;
- защита от перегрузок по току, недо-/перенапряжений, собственного перегрева, перегрева двигателя;
- несущая частота ШИМ выбирается пользователем - от 3 до 10 кГц;
- управление по состоянию внутреннего счетчика и количеству импульсов, поступающих с датчика подсчета дискретных событий, например, датчика подсчета количества изделий, проходящих по конвейеру;

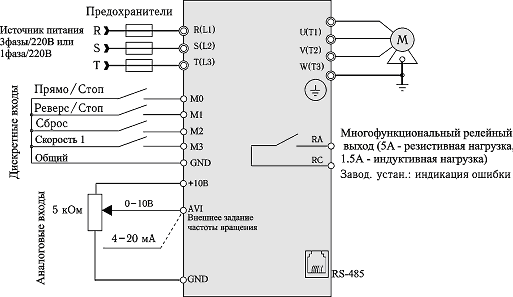

- модели 0.2 - 0.75 кВт имеют: 4 дискретных входа (из них 2 - многофункциональных программируемых); 1 аналоговый вход (4-20 мА или 0-10 В); 1 релейный выход;
- модели 40 - 100 Вт имеют: 2 дискретных входа (Run/Stop, Fwd/Rev); оптотранзисторный выход (индикация ошибки).
Технические характеристики частотного преобразователя VFD-L (40 - 100 Вт):
Класс напряжения |
115 В |
230 В |
||||||
Модель VFD - ххх - L |
40 W |
001 |
40 W |
001 |
||||
Максимальная мощность двигателя, кВт |
25/40 |
60/100 |
25/40 |
60/100 |
||||
Выход |
||||||||
Номинальная выходная мощность двигателя, л.с. |
106/152 |
212/303 |
106/152 |
212/303 |
||||
Номинальный выходной ток ПЧ, А |
0.28/0.4 |
0.56/0.8 |
0.28/0.4 |
0.56/0.8 |
||||
Максимальное выходное напряжение, В |
Не более входного |
|||||||
Диапазон регулировки выходной частоты, Гц |
от 1.0 до 120 |
|||||||
Вход |
||||||||
Номинальные параметры питающей сети переменного тока |
Одна фаза от 100 до 120 В АС 50/60 Гц |
Одна фаза от 200 до 240 В АС 50/60 Гц |
||||||
Допустимое отклонение напряжения / частоты питающей сети |
Напряжение ± 10%, частота ± 5% |
|||||||
Номинальный входной ток ПЧ, А |
1.1 |
1.5 |
2.2 |
3.0 |
0.5 |
0.7 |
1.0 |
1.4 |
Характеристики управления |
||||||||
Способ формирования тока двигателя |
SVPWM (Пространственно-векторная ШИМ, несущая частота 10 кГц) |
|||||||
Устанавливаемый момент |
Переключаемый (низкий/высокий) |
|||||||
Допустимая перегрузка |
150% номинального тока в теч. 1 минуты |
|||||||
Диапазон установки времени разгона/торможения |
От 0 до 30.0 секунд |
|||||||
Подъем момента |
От 0 до 8% |
|||||||
Варианты управления и контроля |
||||||||
Задание частоты |
Встроенный потенциометр; RS-485 |
|||||||
Сигналы управления |
Панель управления |
ПУСК/СТОП, ВПЕРЕД/НАЗАД |
||||||
Внешние |
ПУСК/СТОП, ВПЕРЕД/НАЗАД, RS-485 |
|||||||
Выходная индикация |
Панель управления |
Светодиодная индикация ошибок и аварий |
||||||
Внешняя |
Выход с открытым коллектором (индикация ошибкой) |
|||||||
Функции защиты |
Пере-/недонапряжение; сверхток; перегрузка; перегрев радиатора; внешняя ошибка; электронное реле тепловой защиты двигателя |
|||||||
Дополнительные возможности |
Встроенный фильтр электромагнитных помех (в моделях с версией B) |
|||||||
Охлаждение |
Естественная конвекция |
|||||||
Условия эксплуатации |
Рабочая температура: -10 ... +40°С; Температура хранения: -20 ... +60°С; Влажность: до 90% без конденсата |
|||||||
Место установки |
Не выше 1000 м над уровнем моря |
|||||||
Допустимая вибрация |
9,80665 м/сек2 (1g) менее 20 Гц и 5,88 м/сек2 (0.6g) менее 20...50 Гц |
Технические характеристики частотного преобразователя VFD-L (0.2 - 0.75 кВт):
Модель VFD - ххх - L |
002 |
004 |
007 |
Максимальная мощность двигателя, кВт |
0.2 |
0.4 |
0.75 |
Номинальная выходная мощность двигателя, л.с. |
1.6 |
2.5 |
4.2 |
Максимальное выходное напряжение, В |
Не более входного |
||
Диапазон регулировки выходной частоты, Гц |
от 1.0 до 400 |
||
Вход |
|||
Номинальные параметры питающей сети переменного тока |
1/3 фазы 180:264 В 50/60 Гц |
||
Допустимое отклонение частоты питающей сети |
± 5% |
||
Номинальный входной ток ПЧ, А |
4.9/1.9 |
6.5/2.7 |
9.7/5.1 |
Система |
|||
Способ формирования тока двигателя |
Пространственно-векторная ШИМ; Несущая регулируется в диапазоне 3 - 10 кГц |
||
Дискретность регулировки выходной частоты |
0.1 Гц |
||
Характеристики момента |
Автоматический подъем момента, автоматическая компенсация скольжения, начальный пусковой момент - 150% на 5 Гц |
||
Допустимая перегрузка |
150% от Iном в течение 1 мин. |
||
Диапазон установки времени разгона/торможения |
0.1 - 600 с (2 независимых установки) |
||
Способ управления |
Частотный, с регулируемой зависимостью U = f (F) |
||
Токоограничение |
(20 - 200)% от Iном. |
||
Варианты управления и контроля |
|||
Источник задания скорости |
Панель управления |
кнопки ˄ , ˅ или встроенный потенциометр |
|
Внешние устройства/сигналы |
Потенциометр 5 кОм / 0.5 Вт; RS-485; DC напряжение (0 - 10) В (входной импеданс 47 кОм); DC ток (4-20) мА (входной импеданс 250 Ом); Многофункц. входы 1-3 (3 предустановленных частоты + JOG + UP/DOWN) |
||
Источник управления приводом |
Панель управления |
Кнопки: RUN, STOP |
|
Внешние устройства/сигналы |
Входы М0 - М3; RS-485 |
||
Многофункциональные входы |
Выбор 3 предустановленных частот; Jog; выбор первого или второго времени разгона/замедления или запрещение его использования; режим работы при управлении от PLC; внешняя пауза и др. |
||
Многофункциональный релейный выход |
Работа привода; заданная частота достигнута; частота отлична от 0; пауза; авария; ручное/дистанционное управление; работа под управлением PLC |
||
Дополнительно |
|||
Возможности |
Встроенный фильтр электромагнитных помех класса А (в моделях с версией B) |
||
Охлаждение |
Принудительное воздушное (вентилятор) |
||
Условия эксплуатации |
Рабочая температура: -10 ... +40°С; Температура хранения: -20 ... +60°С; Влажность: до 90% без конденсата |
||
Место установки |
Не выше 1000 м над уровнем моря |
||
Допустимая вибрация |
9,80665 м/сек2 (1g) менее 20 Гц и 5,88 м/сек2 (0.6g) менее 20...50 Гц |
