EasyDrive ED3100 преобразователь частоты

Главная » КАТАЛОГ » Преобразователи частоты » Преобразователи частоты ED3100, VFD-C, VFD-L » EasyDrive ED3100 преобразователь частоты

цена по запросу

Заказать прибор

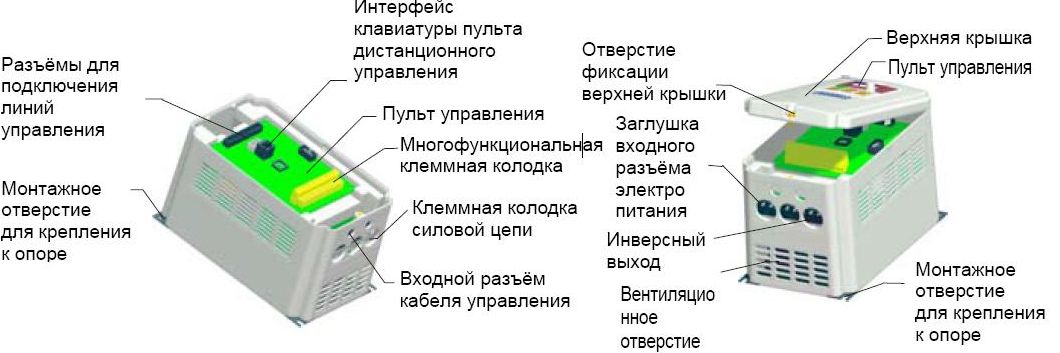

Устройство EasyDrive ED3100 представляет собой преобразователь частоты с бессенсорным векторным управлением, обладающий большим вращающим моментом, высокой точностью и широким диапазоном регулировки скорости.

МоделиОсобенностиТехнические характеристикиСхема подключенияКарта заказа

Доступны для заказа:

ED3100-2S0022FP 2.2 кВт, 220 В;
ED3100-4T0007FP 0.7 кВт, 380 В;
ED3100-4T0015FP 1.5 кВт, 380 В;
ED3100-4T0022FP 2.2 кВт, 380 В;
ED3100-4T0040FP 4.0 кВт, 380 В;
ED3100-4T0055FP 5.5 кВт, 380 В;
ED3100-4T0075FP 7.5 кВт, 380 В;
ED3100-4T0110FP 11 кВт, 380 В;
ED3100-4T0150FP 15 кВт, 380 В;
ED3100-4T0185FP 18.5 кВт, 380 В;
ED3100-4T0220FP 22 кВт, 380 В;
ED3100-4T0300FP 30 кВт, 380 В;
ED3100-4T0370FP 37 кВт, 380 В;
ED3100-4T0450FP 45 кВт, 380 В;
ED3100-4T0550FP 55 кВт, 380 В;
ED3100-4T0750FP 75 кВт, 380 В;
ED3100-4T0930FP 93 кВт, 380 В;
ED3100-4T1100FP 110 кВт, 380 В;
ED3100-4T1320FP 132 кВт, 380 В;
ED3100-4T1600FP 160 кВт, 380 В;
ED3100-4T0007M 0.7 кВт, 380 В;
ED3100-4T0015M 1.5 кВт, 380 В;
ED3100-4T0022M 2.2 кВт, 380 В;
ED3100-4T0040M 4.0 кВт, 380 В;
ED3100-4T0055M 5.5 кВт, 380 В;
ED3100-4T0075M 7.5 кВт, 380 В;
ED3100-4T0110M 11 кВт, 380 В;
ED3100-4T0150M 15 кВт, 380 В;
ED3100-4T0185M 18.5 кВт, 380 В;
ED3100-4T0220M 22 кВт, 380 В;
ED3100-4T0300M 30 кВт, 380 В;
ED3100-4T0370M 37 кВт, 380 В;
ED3100-4T0450M 45 кВт, 380 В;
ED3100-4T0550M 55 кВт, 380 В;
ED3100-4T0750M 75 кВт, 380 В;
ED3100-4T0930M 93 кВт, 380 В;
ED3100-4T1100M 110 кВт, 380 В;
ED3100-4T1320M 132 кВт, 380 В;
ED3100-4T1600M 160 кВт, 380 В.

векторное управление (Sensorless Vector control), V/F control;
диапазон регулировки выходной частоты - 0,1 ... 400 Гц;
встроенный PID-регулятор;
перегрузочная способность - 120%;
последовательный интерфейс (протокол Modbus);
встроенный пульт управления;
2 аналоговых входа (0-20 мА, -10/+10 В);
2 релейных и 2 цифровых выхода;
в моделях до 18,5 кВт включительно тормозной прерыватель встроен.

Модель 380 В, трехфазное	Габариты, В х Ш х Г	Номинальная мощность, кВА	Номинальный выходной ток, А	Соответствующий электродвигатель, кВт
ED3100-4T0007M	232x132x162	1,5	2,3	0,754
ED3100-4T0015M	232x132x162	3,7	3,7	1,5
ED3100-4T0022M	232x132x162	4,7	5,0	2,2
ED3100-4T0040M	232x132x162	6,1	8,5	4,0
ED3100-4T0055M	270x226x179	11	13,0	5,5
ED3100-4T0075M	270x226x179	14	17,0	7,5
ED3100-4T0110M	350x247x232	21	25,0	11
ED3100-4T0150M	350x247x232	26	33,0	15
ED3100-4T0185M	350x247x232	31	39,0	18,5
ED3100-4T0220M	530x341x285	37	45,0	22
ED3100-4T0300M	530x341x285	50	60,0	30
ED3100-4T0370M	600x368x281	61	75,0	37
ED3100-4T0450M	600x368x281	73	90,0	45
ED3100-4T0550M	679x394x302	98	110,0	55
ED3100-4T0750M	679x394x302	130	150,0	75
ED3100-4T0900M	825x533x369	170	176,0	90
ED3100-4T1100M	825x533x369	138	210,0	110
ED3100-4T1320M	825x533x369	167	250,0	132
ED3100-4T01600M	1250x684x470	230	310,0	160
ED3100-4T2000M	1250x684x470	250	380,0	200
ED3100-4T2200M	1500x700x460	280	415,0	220
ED3100-4T2450M	1500x700x460	340	475,0	245
ED3100-4T2800M	1500x700x460	450	510,0	280
ED3100-4T3150M	1600x830x460	460	605,0	315
ED3100-2S0022M (220 В, однофазное)	175x98x152	3,8	10,0	2,2

Параметр	Технические характеристики
Вход, номинальные значения напряжения и частоты	Однофазное 220 В, трехфазное 220 В, трехфазное 380 В; 50 Гц / 60 Гц
Вход, допустимые отклонения от номинальных значений	Напряжение: -20% … +20%, разбаланс напряжений < 3%, частота ± 5%
Выход, номинальное напряжение	0 … 200 В / 0 … 380 В
Выход, диапазон частот	0 … 400 Гц
Выход, перегрузочная способность	150% - в течение 1 мин., 180% - в течение 1 с, 200% - мгновенное срабатывание защиты
Режим управления	Режим управления с использованием пространственного вектора напряжения и широтно-импульсной модуляции (ШИМ); режим бессенсорного векторного управления (SVC)
Точность воспроизведения частоты	Выставляется в цифровом виде: максимальная частота ± 0,01%. Выставляется в цифровом виде: максимальная частота ± 0,2%
Разрешение по частоте	Выставляется в цифровом виде: 0,01 Гц. Выставляется в аналоговом виде: максимальная частота х 0,1%
Нарастание вращающего момента	Автоматическое нарастание момента, ручное управление нарастанием момента, 1% … 30,0%
Кривая вольт-частотного управления	Возможны три варианта: линейная кривая, квадратичная кривая и задаваемая пользователем кривая
Кривая ускорения / торможения	Опциональная (дополнительная) единица для установки времени (мин./с), самое большое значение: 6000 с (может быть задана в диапазоне 0,1 … 3600 с)
Торможение постоянным током	Используется в качестве дополнительного режима, как при пуске, так и при останове; рабочая частота: 0 … 20 Гц, рабочий уровень напряжения: 0 … 20%; продолжительность режима работы устанавливается в пределах 0 … 20 с
Толчковый режим работы	Диапазон частот в толчковом режиме работы (при кратковременном многократном включении): 0,1 Гц … 50,00 Гц; время разгона и торможения в толчковом режиме: 0,1 … 3600 с
Встроенный ПИД-регулятор	Этот режим удобно использовать для организации систем с обратной связью, используемых для управления такими параметрами, как давление, поток и т.д.
Работа с несколькими скоростями	Работа с несколькими скоростями реализуется посредством встроенного программируемого логического контроллера или с управляющего терминала
Режим «качающейся частоты» для ткацкого оборудования	В этом режиме можно получить частоты качания для относительно регулируемого среднего значения частоты
Автоматическое регулирование напряжения	При изменении напряжения сети электропитания выходное напряжение преобразователя может поддерживаться постоянным посредством широтно-импульсной модуляции (ШИМ) выходного сигнала (функция автоматической стабилизации напряжения)
Работа в режиме автоматического энергосбережения	Кривая вольт-частотного управления может быть автоматически оптимизирована в зависимости от нагрузки, что позволяет обеспечить работу в режиме энергосбережения
Автоматическое ограничение тока	Автоматическое ограничение рабочего тока с целью избежать аварийного отключения вследствие частого превышения допустимой величины тока
Характеристика вращающего момента	150% выходного вращающего момента на частоте 1 Гц, точность обратного хода 0,1%
Автоматическое считывание параметров электродвигателя	Считывание параметров с электродвигателя при полной остановке с целью достижения оптимальной эффективности управления
Функции рабочих команд	Установка параметров ручного управления; установка параметров управляющего терминала; установка параметров последовательного порта; переключение в один из трех вариантов управления
Функции задания частоты	Установка аналогового потенциометра клавиатуры в необходимое положение; установка при помощи клавиш клавиатуры ▲, ▼; установка разрядов кода режима работы; установки последовательного порта; переход к следующему параметру / значению на клеммах UP / DOWN (ВВЕРХ / ВНИЗ); установка аналогового напряжения, установка аналогового тока; установка параметров импульса; установка комбинации параметров; переключение в произвольный момент посредством того или иного способа задания параметров
Функции переключающих входов	Команды вращения в прямом / обратном направлении; шестиразрядный программируемый переключающий вход, позволяющий установить 30 функций
Функции аналогового входа	Аналоговый вход (пара 2 контакта), 0 … 20 мА, 0 … 10 В, опция
Функции аналогового выхода	Аналоговый выход 0 … 10 В, 0 … 20 мА для вывода физической величины, такой, как частота и выходная частота
Функции переключающих выходов	Программируемый выход с открытым коллектором (три контакта); релейный выход сигнала (один контакт) позволяет выводить различные физические величины
Светодиодный индикатор	Индикатор, использующийся для отображения устанавливаемой частоты, выходного напряжения, выходного тока и т.д.
Внешнее средство отображения	Индикатор, на который выводятся выходная частота, выходной ток, выходное напряжение и т.д.
Функция защиты	Токовая защита, защита от перенапряжения, защита от пониженного напряжения, защита от перегрева, защита от перегрузки
Опции (устанавливаются дополнительно по заказу)	Тормозной блок, пульт дистанционного управления, кабель дистанционного управления, подставка для клавиатуры
Место установки	Внутри помещения, не допускается воздействие прямых солнечных лучей, пыли, агрессивных газов, масляного тумана, пара и т.д.
Высота над уровнем моря	Не более 1000 м (при работе на высоте более 1000 м над уровнем моря преобразователь должен работать в облегченном режиме)
Температура окружающей среды	-10 … +40°C
Влажность	Относительная влажность не более 90%, при отсутствии конденсата
Вибрация	Не более 5,9 м/с2
Температура хранения	-20 … +60°C
Класс защиты	IP20 (при работе или при вводе информации с клавиатуры)
Способ охлаждения	Охлаждение воздушным обдувом

[1] Напряжение питания:
2	Напряжение питания 220 В
4	Напряжение питания 380 В
[2] Вход:
S	Однофазный
T	Трехфазный
[3] Мощность:
001	1,5 кВт
007	7,5 кВт
011	11 кВт
018	18,5 кВт
110	110 кВт
[4] Тип:
М	Постоянный
FP	Водяной насос

Схема подключения преобразователей частоты моделей ED3100-4T0007M … ED3100-4T0185M
Схема подключения преобразователей частоты моделей ED3100-4T0220M … ED3100-4T3150M
