РК клапан регулирующий

• температура окружающей среды - от 5ºС до 50ºС;
• относительная влажность воздуха - до 80% при температуре 35ºС;
• условное давление Ру - 1,6 МПа;
• регулируемая и регулирующая среда - сетевая вода систем теплоснабжения и водоснабжения;
• температура регулирующей среды - до 140ºС;
• температура регулируемой среды - до 150ºС;
• относительная нерегулируемая протечка - 0,16% от Kvy;
• зона пропорциональности - 16% от верхнего предела настройки;
• зона нечувствительности - 2,5% от верхнего предела настройки;
• присоединение к трубопроводу - фланцевое с присоединительными размерами по ГОСТ 12815-80;
• управляющее давление срабатывания клапана: серийное - 0,07 МПа; по спецзаказу - 0,01 - 1,2 МПа.

Материалы деталей:

• корпус клапана - серый чугун СЧ20 ГОСТ 1412;
• затвор - нержавеющая сталь 40Х13 ГОСТ 5949;
• седло - латунь ЛС59 ГОСТ 5527.

РК состоит из фланцевого односедельного или двухседельного двухходового клапана, гидравлического мембранного привода, пружины и затвора.

Принцип действия РК основан на изменении площади сечения проходных отверстий в зависимости от перемещения затвора, что приводит к изменению регулирующего параметра - давления, расхода, уровня, температуры регулируемой среды. Движение затвору сообщается через шток от чувствительного элемента - мембраны, под воздействием управляющего давления, подведенного через штуцер от управляющего прибора (РД-3М, ПТ-1-1 и др.).

Регулирующий клапан РК устанавливается в любом положении на горизонтальном или вертикальном участке трубопровода, так, чтобы направление потока рабочей среды через клапан соответствовало направлению стрелки на корпусе. Перед клапаном рекомендуется устанавливать сетчатый фильтр ФСФ.

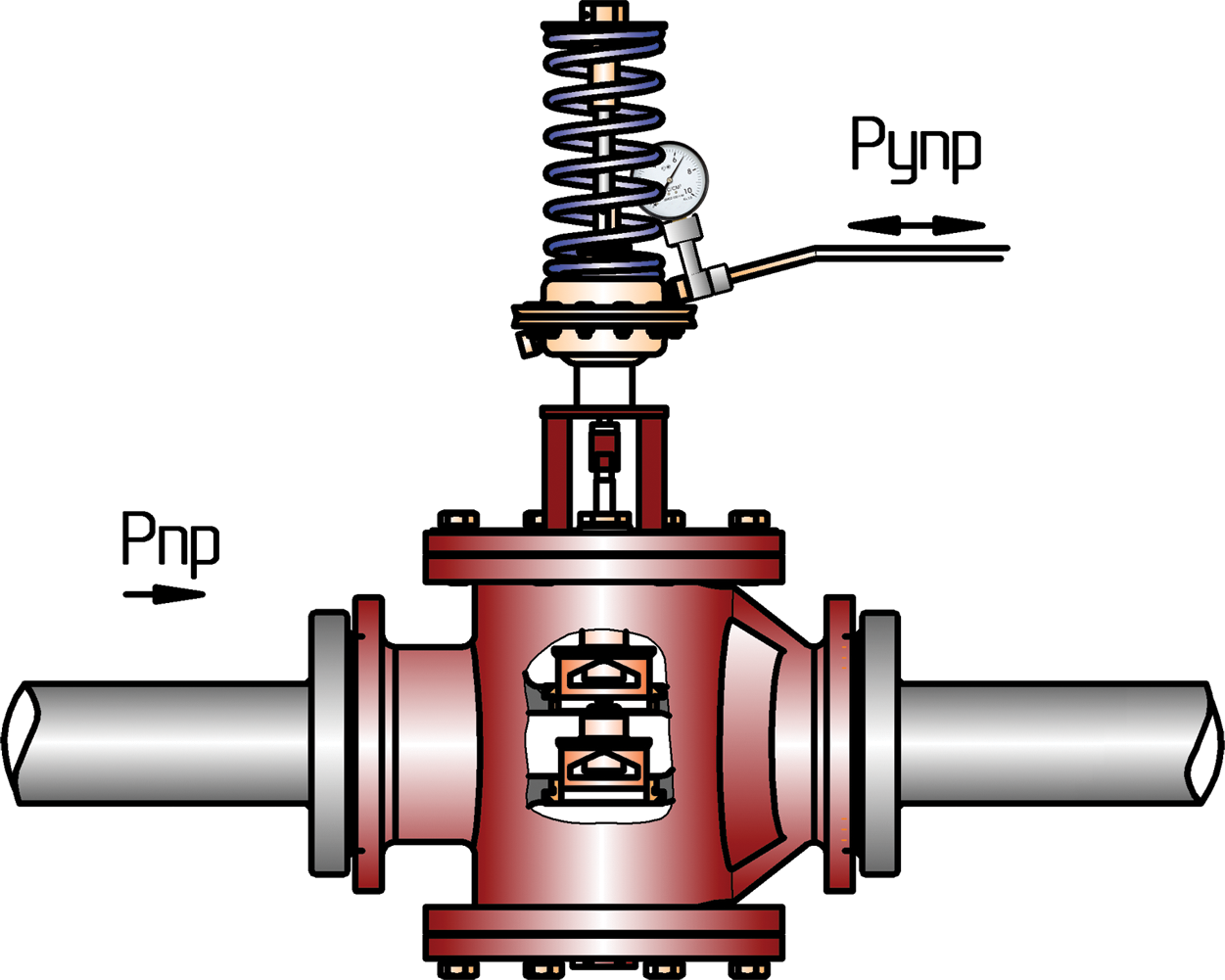

Рупр - управляющее давление среды от управляющего устройства (РД-3М, ПТ-1-1 и др.)

Рпр - давление потока регулируемой среды
