РДС-НО, РДС-НЗ, РПДС регуляторы давления и перепада
Регуляторы давления РДС-НО, РДС-НЗ и регуляторы перепада давления РПДС, работающие без постороннего источника энергии, предназначены для автоматического поддержания заданного давления или перепада давления жидких сред, неагрессивных к материалам регулятора в условиях эксплуатации, установленных ГОСТ Р 52931-2008 для группы В4.
Корпусные детали регулятора изготавливаются из: чугуна СЧ 20, стали 20Л, нержавеющей стали 12Х18Н10Т, высокопрочного чугуна ВЧ40. Корпусные детали из ВЧ40 рассчитаны на давление PN25. Присоединительные размеры фланцев по ГОСТ 33259-2015.
Регулирующий орган регулятора имеет встроенный «пилот», что позволило обеспечить взаимозаменяемость измерительных узлов для всех Ду.
Варианты исполнения регуляторов давления:
- РДС-НО - регулирование давления «после себя»;
- РДС-НЗ - регулирование давления «до себя»;
- РПДС - регулирование перепада давления.

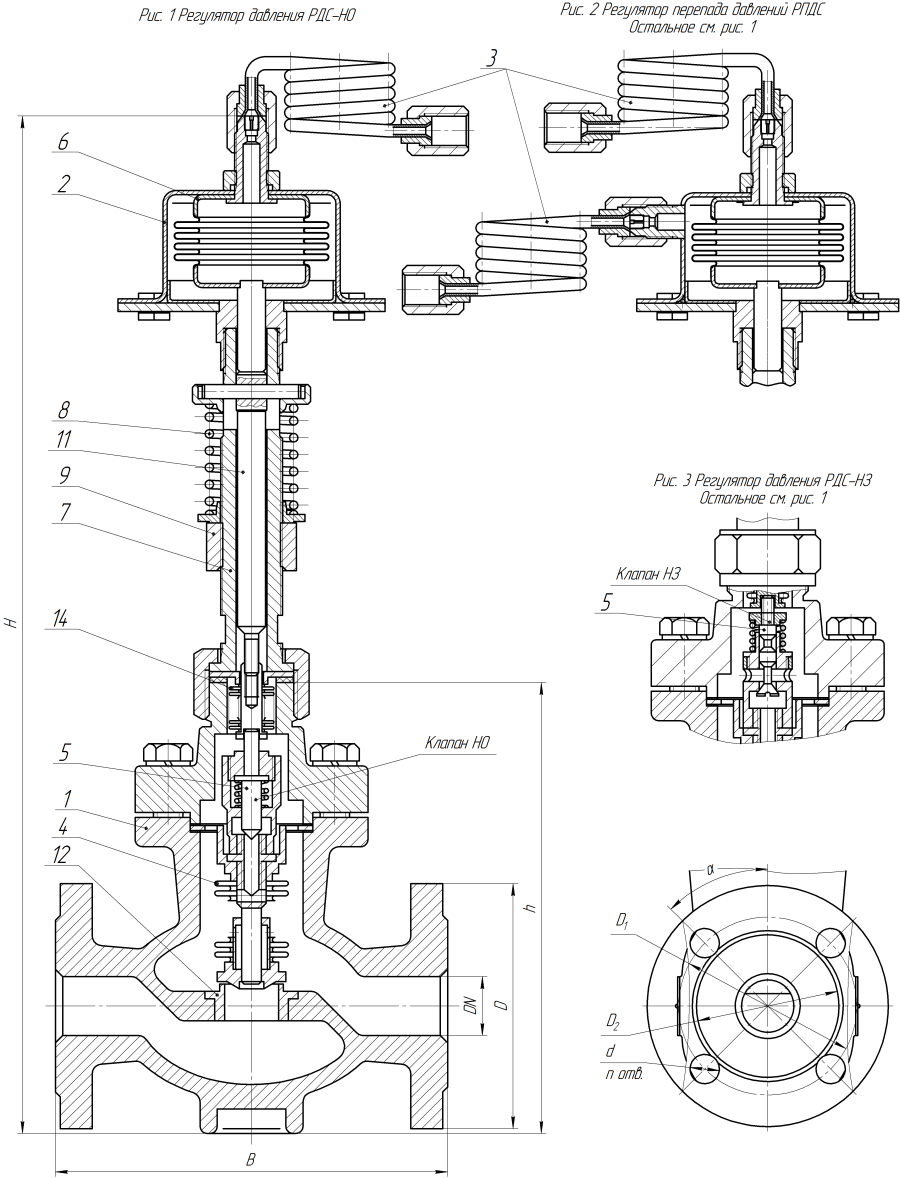

Принцип действия основан на уравновешивании силы упругой деформации пружины настройки усилием, создаваемым регулируемой средой на сильфонном узле.
Регуляторы используются в промышленных установках, тепловых пунктах, системах водоснабжения и других объектах в соответствии с их технической характеристикой.
Также по спец. заказу прибор может комплектоваться фильтром соответствующего диаметра, ответными стальными приварными фланцами.
