ИДЦ-1М (микро) универсальный цифровой измеритель давления
Предназначены для замены прибора ППР-2М (прибор Петрова) с ртутным заполнением и жидкостных микроманометров ММ-250, МКВ-250.
Измеритель давления выполнен в виде переносного прибора и предназначен для проведения работы как в условиях поверочных лабораторий, так и непосредственно на не взрывоопасных объектах.
Каждый из соответствующих приборов имеет три оперативно переключаемых диапазона измерения:
|
ИДЦ-1М, ИДЦ-2М |
ИДЦ-1М, ИДЦ-2М (микро) |
|
0 - 20 кПа (0 - 0,2 кг/см2) |
0 - 2 кПа (0 - 0,02 кг/см2) |
|
0 - 100 кПа (0 - 1,0 кг/см2) |
0 - 10 кПа (0 - 0,1 кг/см2) |
|
0 - 160 кПа (0 - 1,6 кг/см2) |
0 - 16 кПа (0 - 0,16 кг/см2) |
Класс точности:
- прибора ИДЦ-1 по первым двум диапазонам - 0,2%, а по третьему диапазону может составлять 0,2 - 0,3%;
- прибора ИДЦ-2 - 0,05% по всем трем диапазонам.
Режимы работы прибора:
- от сети 220 В, 50 Гц;
- от внешнего автономного источника питания постоянного тока напряжением 8 - 9 В (аккумулятор 7 Д 0,115, батарейка «Крона» и т.д.).
Высокий класс точности и цифровая форма отсчета показаний по 4,5-разрядному ЖКИ делает прибор предпочтительным при тарировке дифманометров-расходомеров, перепадомеров, датчиков давления и других средств пневмоавтоматики, а также для измерения напора в вентиляционных коробах и трубопроводах.
При входном давлении ниже атмосферного в показаниях прибора появляется знак «-».
ИДЦ-1М, ИДЦ-2 зарегистрированы в Государственном реестре средств измерений и допущены к применению в РФ.
Гарантийный срок эксплуатации прибора 1 год.
Габариты прибора 230 х 155 х 75 мм. Масса прибора не более 1,2 кг.

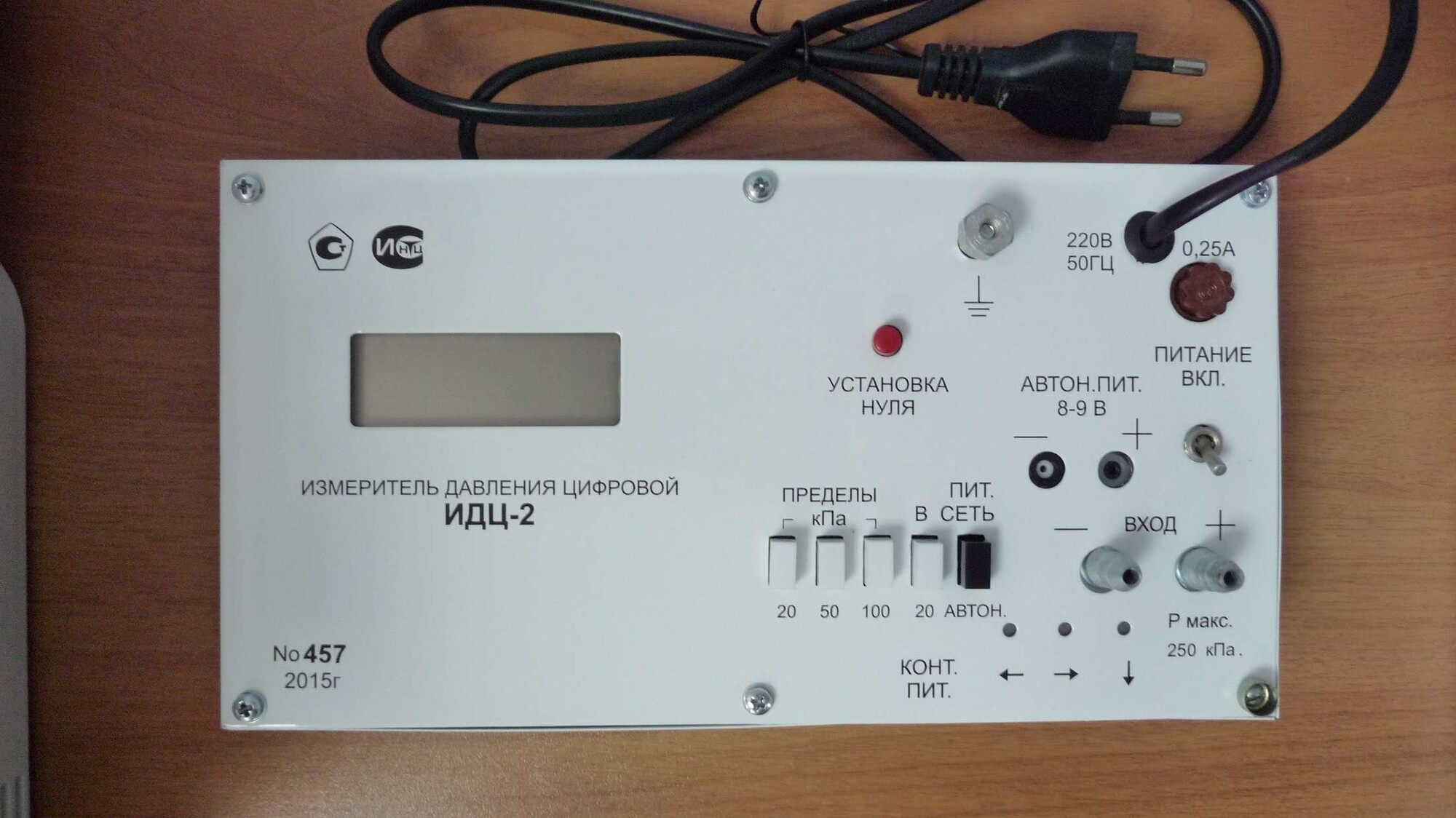

Прибор ИДЦ-2 может использоваться в качестве образцового при ремонте и поверке тонометров. Для этого существует специальная шкала: 20 кПа, 50 кПа, 100 кПа.
Диапазон 50 кПа (примерно 370 мм рт. ст.) удобен для поверки тонометров и обеспечивает более высокую точность поверки (0,05% от 50 кПа составляет менее 0,2 мм рт. ст. при требуемых не более 1 мм рт. ст.).
